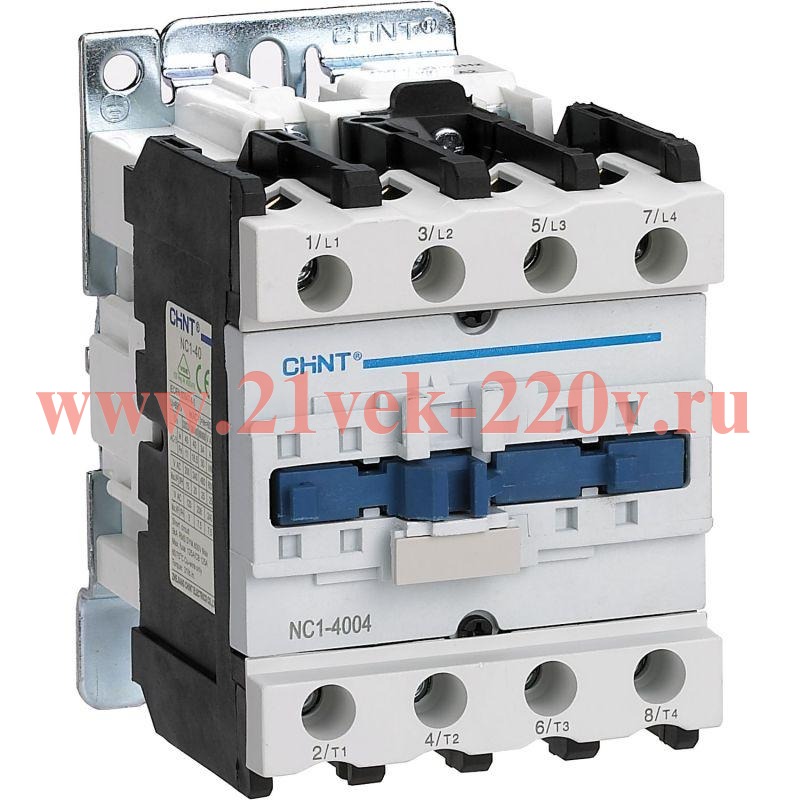

Контактор NC1-4008 40А 2НО+2НЗ 230В 50Гц (R) CHINT
Данная модель состоит из катушки управления, магнитной системы, главных контактов, а также одного вспомогательного контакта. Корпус выполнен из негорючего пластика. Допустимая температура эксплуатации - от -25 до +40. На изделие получены сертификаты соответствия CE, VDE, EK, ESC, UKrSEPRO, GOST, RCC, UL. Принцип работы контактора заключается в разрыве силовой цепи под воздействие напряжения в цепи управления. Катушка контактора выполнена на управляющие цепи с напряжением 230В. Модель NC1-4008 40А глав. контакты 2НО+2НЗ 230В 50Гц (R)(CHINT) работает с номинальным током 40А. Контакторы NC1 уже заслужили особое внимание в профессиональной среде. Конструкция базируется на популярной серии CJX2 с некоторыми доработками, чтобы соответствовать современным требованиям к коммутационным аппаратам. Также переименование позволило унифицировать названия всего модельного ряда CHINT. Данную серию можно использовать для коммутации электрических цепей при работе с целым рядом промышленного оборудования. К тому же совместное применение контакторов NC1 с тепловыми реле позволяет защищать потребителей электроэнергии от сверхтоков. Серия отличается широким диапазоном номинальных токов. Доступны модели номиналом от 9 до 95 А. Ещё одна особенность заключается в широких возможностях совместного использования с другими узлами и агрегатами. Присоединяя дополнительные блоки к контактору NC1, можно получить:
- Контакторы с выдержкой времени;
- Реверсивные контакторы;
- Магнитные пускатели;
- Контакторы для цепей КРМ;
- Многофункциональные магнитные пускатели (типа "звезда-треугольник").
Модельный ряд предназначен для работы в сетях переменного тока с напряжением до 690 вольт. В том числе возможна эксплуатация при повышенной частоте до 60 герц. В зависимости от модели цепь управления может работать либо от переменного, либо от постоянного тока. То есть возможна ситуация, при которой через силовые контакты проходит переменный ток, а управления происходит через сеть постоянного тока (модели с литерой Z в названии). Катушки управления поддерживают ток от 24В до 400В. Серия контакторов NC1 предназначена для частой коммутации цепей, поэтому устройства способны выполнять до 1200 циклов переключения в час (по категории применения АС-3 при 380/400 В). При этом конструктивно контактор рассчитан на 10 млн. циклов включения/отключения.
Количество замыкающих главных контактов: | 2 |
Количество размыкающих главных контактов: | 2 |
Количество вспомогательных замыкающих контактов: | 0 |
Количество вспомогательных размыкающих контактов: | 0 |
Номинальный рабочий ток Ie при AC-3, 400 В: | 40 |
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с: | 230 |
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по: | 230 |
Номинальное напряжение питания цепи управления Us постоянного тока DC с: | 0 |
Номинальное напряжение питания цепи управления Us постоянного тока DC по: | 0 |
Род тока включения: | Переменный ток (AC) |
