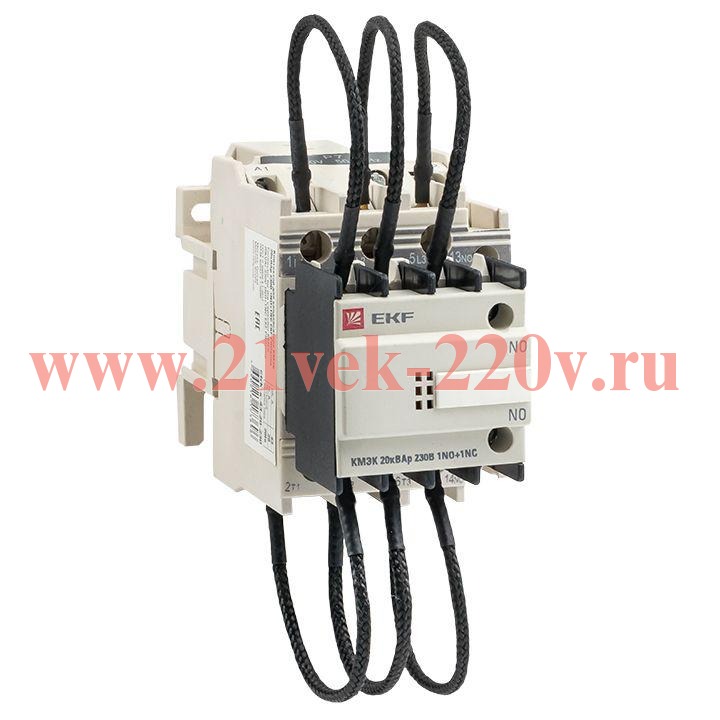

Контактор для конденсатора КМЭК 20квар 230В 2NО+1NC EKF PROxima

Контактор для конденсатора КМЭК 20квар 230В 2NО+1NC EKF PROxima

Контакторы КМЭК EKF PROxima состоят из корпуса, закреплённых в нём двух рядов неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. на первом ряду контактов скоммутированы зарядные резисторы. Неподвижная часть магнитной системы закреплена жёстко в корпусе КМЭК. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает сначала верхнюю группу контактов и через 0,1-0,2 сек. вторую, силовую группу контактов. При этом пусковой ток конденсаторов гасится на резисторах. При отключении напряжения с катушки управления пружина размыкает контакты. Возможна коммутация алюминиевым и медным проводом.

Преимущества:

• Сердечник выполнен из высококачественной электротехнической стали, что позволяет катушке надёжно удерживать контакты во включенном состоянии при нормальном напряжении катушки управления;
• Серебросодержащий композит на контактах обеспечивает низкое переходное сопротивление и высокую сопротивляемость разрушению при коммутации;
• Дополнительня группа контактов с зарядными резисторами снижает пусковые токи и увеличивает коммутационную износостойкость;
• Маркировочная площадка в комплекте для идентификации контакторов в щите;
• Рильефная поверхность для присоединения с целью увеличения токопроводности и надёжности соединения;
• Тарельчатые зажимы для надёжного присоединения проводников. Возможна коммутация алюминиевым и медным проводом;
• Мостиковый контакт создаёт условия для быстрого гашения дуги;
• Корпус и неподвижная траверса выполнены из термостойкой пластмассы;
• Магнитная система оснащена резиновыми демпферами, что уменьшает шум при работе;
• Наличие дополнительных контактов для организации автоматизации;
• Сердечник магнитной системы с уменьшенными вихревыми потоками;
• Самопозиционирующиеся подвижные контакты. Они могут качаться, подпружинены и имеют сферическую поверхность.
