Концентратор Меркурий 225.21 (УСПД)

Данные устройства представляют собой одноканальные цифровые приёмники информации передаваемой по силовой сети 0,4 кВ электросчётчиками Меркурий оснащёнными PLC модемами и предназначены для организации сетей сбора данных PLC-I или PLC-II. Концентраторы являются центральным узлом сети PLC устройств и обеспечивают доступ к подчинённым узлам со стороны прикладных программ. Они осуществляет сетевой поиск электросчётчиков, маршрутизацию информационных пакетов, хранение и передачу данных через выбранный канал связи в центральный диспетчерский пункт.

Технически концентраторы Меркурий 225.1 и Меркурий 225.2 являются идентичными устройствами и различаются внутренней микропрограммой реализующей протоколы передачи данных сетей PLC-I или PLC-II.

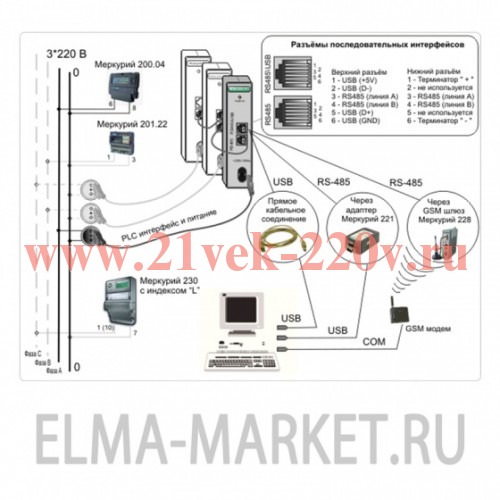

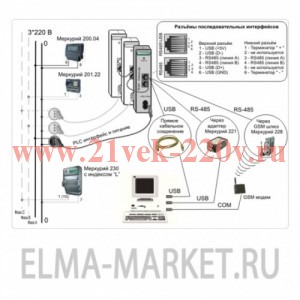

В трёхфазной сети используется блок из трёх концентраторов соответствующей модификации связанных по интерфейсу RS-485.

Концентраторы обеспечивают:

* синхронизацию передачи данных приборами учёта,
* синхронизацию внутренних часов в многотарифных счётчиках по своему локальному времени,
* передачу управляющих команд счётчикам,
* ретрансляцию данных для увеличения зоны охвата,
* подключение дополнительных контроллеров или устройств передачи данных по различным каналам связи через порт RS-485.
* Прямое подключение ПК через порт USB.

Основные технические характеристики Меркурий 225.2

количество каналов учёта (приёмных фаз) - 1
Последовательные интерфейсы - USB, RS485
Максимальная скорость передачи по интерфейсу USB или RS-485, бит/с - 9600-38400
Диапазон рабочих частот, кГц - 62.5 - 82.5
Скорость приёма информации от абонентов по силовой сети в каждой фазе, бит/с - 300
Разъём цифровых интерфейсов USB и RS-485 - RJ12
Разъем для подключения к силовой сети 0,4 кВ для приёмапередачи данных
Двухполюсный провод со штепсельной вилкой. Совмещён с внутренним блоком питания
Напряжение питания , В - 230 ± 10%
Полная потребляемая мощность, ВА - 30
Активная потребляемая мощность мощность, Вт - 30
Максимальное количество подключаемых электросчётчиков - 1024
Максимальный уровень выходного сигнала в полосе частот от 9 кГц до 95 кГц, не более, дБ(мкВ) - 134
Среднесуточный уход времени, не более, с - 0,5
Рабочий диапазон температур, С° - от -40 до+55
Масса, кг - 0,5
Габаритные размеры, мм - 140*110*35
Крепление на DIN рейку - да
