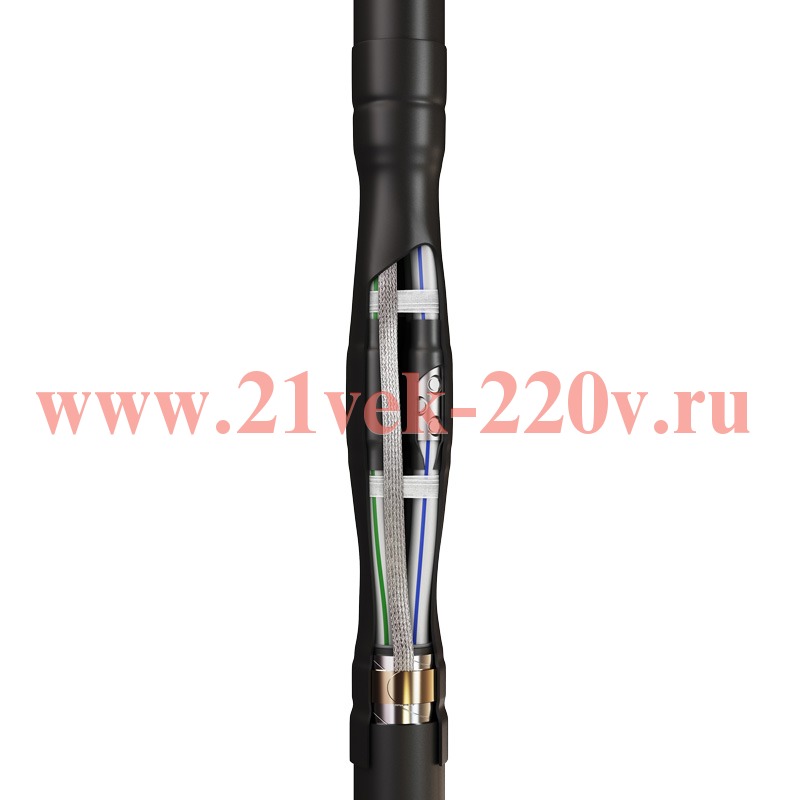

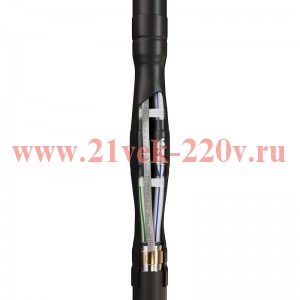

Кабельная муфта 4ПСТ-1-70/120 (КВТ)

4ПСТ-1-70/120: Муфта кабельная соединительная

Муфта кабельная соединительная 4ПСТ-1-70/120: Муфта кабельная соединительная SKU, 4ПСТ-1-70/120, КВТ соединение четырехжильных кабелей.

• Предназначены для соединения 4-х жильных кабелей:

            с пластмассовой изоляцией (ПВХ/СПЭ)

            с броней и без брони

            на напряжение до 1 кВ

• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей:
  (А)ВВГ, NYM, NYY, (А)ПвВГ, (А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп
• Соединительные изолирующие манжеты с внутренним слоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
• Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет и кожуха, обеспечивает полную герметичность муфты после монтажа
• Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления, используемые для крепежа провода заземления к бронелентам
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Кожух надежно защищает, герметизирует и армирует муфту
• Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Выпускается по ТУ 3599-006-97284872-2006

Характеристики

• Тип установки: внутр. +наружн.;
• Тип кабеля: без брони;
• Диапазон сечений (мм² ): 70-120;
• Болт. в компл.: нет;
• Изоляция: пластмассовая;
• Тип муфты: соединительная;
• Напряжение (кВ): 1;
• Жил в кабеле: 4;
• Сечение (мм² ): 70; 95; 120.
