Кабельная муфта 1ПКНТ-35-300/400 (Б) (КВТ)

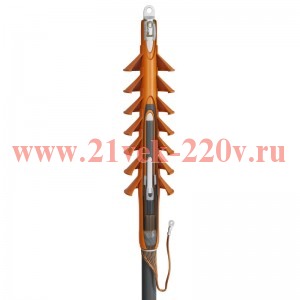

Муфта кабельная концевая 1ПКНТ-35-300/400(Б) наружной установки для кабелей с изоляцией из сшитого полиэтилена на 35 кВ с болтовыми наконечниками

Муфта кабельная концевая 1ПКНТ-35-300/400(Б) наружной установки для кабелей с изоляцией из сшитого полиэтилена на 35 кВ с болтовыми наконечниками SKU, 1ПКНТ-35-300/400(Б), КВТ оконцевание одножильных кабелей.

• Предназначены для оконцевания одножильных кабелей:

             с изоляцией из сшитого полиэтилена и экраном из медных проволок

             на напряжение 35 кВ

• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей:
  (А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г
• Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
• Материал антитрекинговой трубки внешней изоляции устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодноклиматическим условиям
• Муфты наружной установки оснащены антитрекинговымижильными изоляторами, увеличивающими длину путей утечкии создающими сухие зоны на поверхности муфты
• Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, обеспечивает полную герметичность муфты после монтажа
• В комплект муфты входят болтовые наконечники на напряжение 35 кВ
• Комплект поставки рассчитан для монтажа одной фазы кабеля
• Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля. Наконечник под опрессовку не входит в комплект муфты
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Выпускается по ТУ 3599-005-97284872-2015

Характеристики

• Тип установки: наружная;
• Тип кабеля: с/без брони;
• Диапазон сечений (мм² ): 300-400;
• Болт. в компл.: есть;
• Изоляция: сшитый полиэтилен;
• Тип муфты: концевая;
• Напряжение (кВ): 35;
• Жил в кабеле: 1;
• Сечение (мм² ): 300; 400;
