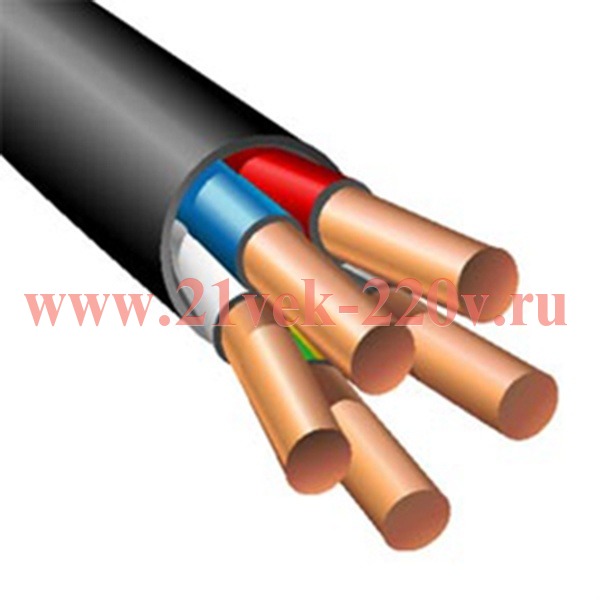

Кабель силовой ВВГнгLS 5x6 круглый (Конкорд)

Кабели силовые с ПВХ изоляцией в ПВХ оболочке, не распространяющие горение, с низким дымо- и газовыделением (LS — Low Smoke)

Конструкция

Токопроводящая жила — медная, однопроволочная или многопроволочная, круглой или секторной формы. Число жил: 1-5. Четырехжильные кабели могут иметь 3 жилы одинакового сечения и одну жилу меньшего сечения (жилу заземления или нулевую).
Изоляция — из ПВХ композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция жил заземления выполняется двухцветной (зелено-желтой), нулевых жил — синего цвета.
Расположение жил в кабеле — изолированные жилы 2-5 жильных кабелей скручены в сердечник.
Внутренняя оболочка — из ПВХ композиции пониженной пожароопасности. Накладывается на сердечник с одновременным заполнением наружных промежутков между жилами.
Наружная оболочка — из ПВХ композиции пониженной пожароопасности.

Кабели могут быть изготовлены в плоском исполнении (в обозначении добавляется буква "П"): ВВГ-Пнг(A)-LS

Применение

Кабели предназначены для передачи и распределения электроэнергии и электрических сигналов в стационарных установках на номинальное переменное напряжение 660 В и 1000 В номинальной частоты 50 Гц или при постоянном напряжении 1000 В и 1500 В соответственно.

Кабели изготавливаются для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системе атомных станций классов 3 и 4 по классификации ОПБ-88 (ПНАЭ Г-01-011-97).

Кабели марок ВВГ нг(А)-LS не распространяют горение как при одиночной, так и при групповой прокладке.

Технические характеристики

Диапазон температур эксплуатации от -50°С до +50°С
Относительная влажность воздуха при температуре до +35°С до 98%
Длительно допустимая температура нагрева жил кабелей при эксплуатации +70°С
Предельная температура токопроводящих жил по условию невозгорания кабеля при коротком замыкании +350°С
Строительная длина кабелей для номин. сечений основных жил устанавливается при заказе
Прокладка и монтаж кабелей без предварительного подогрева не ниже -15°С
Минимальный радиус изгиба при прокладке:
кабелей одножильных 10 наружных диаметров
кабелей многожильных 7,5 наружных диаметров
