Кабель силовой ВВГнгFRLS 4x10

Кабели огнестойкие ,не распространяющие горение, с низким дымо- и газовыделением.

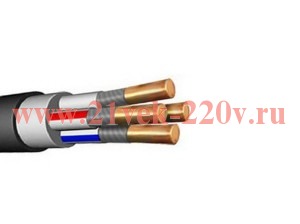

КОНСТРУКЦИЯ
1. ТОКОПРОВОДЯЩАЯ ЖИЛА – медная однопроволочная или многопроволочная, круглой или секторной формы.
2. ТЕРМИЧЕСКИЙ БАРЬЕР – обмотка из двух слюдосодержащих лент
3. ИЗОЛЯЦИЯ - из поливинилхлоридного пластиката пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
4. СКРУТКА - изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены. Кабели должны иметь все жилы одинакового сечения. Допускается изготовление четырехжильных кабелей с одной жилой меньшего сечения (жилой заземления или нулевой). Поверх скрученных секторных жил допускается наложение одно или двух скрепляющих пластмассовых лент шириной не менее 10 мм с зазором, превышающим ширину ленты.
5. ВНУТРЕННЯЯ ОБОЛОЧКА - из ПВХ пластиката пониженной пожароопасности.
6. НАРУЖНАЯ ОБОЛОЧКА - из поливинилхлоридного пластиката пониженной пожароопасности.

ПРИМЕНЕНИЕ
Кабели предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1000В частотой до 100Гц и постоянном напряжении 1000В
Для общепромышленного применения и на атомных станциях (АС) вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г –01-011) при поставках на внутренний рынок и на экспорт, в том числе в страны с тропическим климатом. Кабели предназначены для прокладки в кабельных сооружениях и помещениях, в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В-1.
Кабели предназначены для групповой прокладки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон температур эксплуатации от – 50 °С до 50 °С.
Относительная влажность воздуха при температуре 35°С до 98 %.
Прокладка и монтаж кабелей без предварительного подогрева при температуре не ниже -15°С.
Минимальный радиус изгиба кабелей при прокладке:
одножильные не менее 10 наружных диаметров;
многожильные не менее 7.5 наружных диаметров.
Кабели не распространяют горение при групповой прокладке по категории А.
Дымооборазование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50%.
Огнестойкость кабелей не менее 180 мин.
Длительно допустимая температура нагрева жил кабелей при эксплуатации не более 70°С.
Допустимая температура нагрева жил при коротком замыкании не более 250°С.
Продолжительность короткого замыкания не должна превышать 5 с.
Допустимая температура нагрева жил в режиме перегрузки не более 90°С.
Предельная температура токопроводящих жил кабелей по условиям невозгорания кабеля при коротком замыкании не более 400°С.
