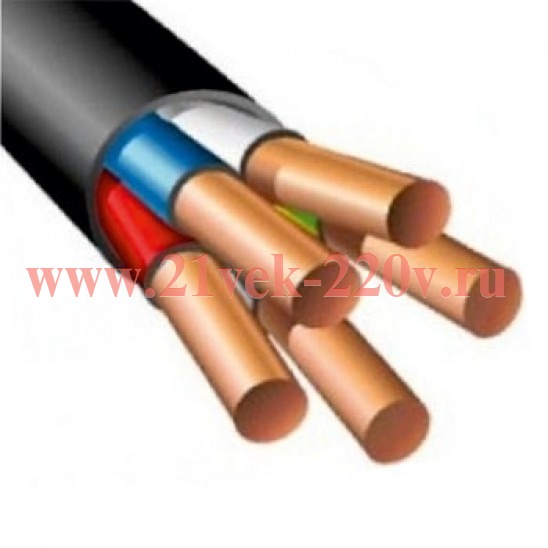

Кабель силовой ВВГнг 5x4 ГОСТ

Силовые кабели с медными жилами, с ПВХ изоляцией в ПВХ оболочке (нг – оболочка из ПВХ пластиката пониженной горючести) на напряжение до 1 кВ включительно.

Конструкция

Токопроводящая жила — медная, однопроволочная или многопроволочная, круглой или секторной формы. Число жил: 1-5. Четырехжильные кабели могут иметь 3 жилы одинакового сечения и одну жилу меньшего сечения (жилу заземления или нулевую).
Изоляция — из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция жил заземления выполняется двухцветной (зелено-желтой), нулевых жил — синего цвета.
Расположение жил в кабеле — изолированные жилы 2-5 жильных кабелей скручены в сердечник.
Внутренняя оболочка — из ПВХ пластиката пониженной горючести. Накладывается на сердечник с одновременным заполнением наружных промежутков между жилами. В кабелях с медными жилами допускается заполнение наружных промежутков между жилами жгутами из полипропилена или из ПВХ пластиката пониженной горючести. Допускается изготавливать 5-и жильные кабели с секторными жилами без заполнения наружных промежутков между жилами.
Наружная оболочка — из ПВХ пластиката пониженной горючести. В кабелях с токопроводящими жилами сечением до 16 мм2 включительно допускается накладывать наружную оболочку одновременно с заполнением наружных промежутков между жилами, при этом внутренняя оболочка не накладывается.


Кабели могут быть изготовлены в плоском исполнении (в обозначении добавляется буква "П"): ВВГ-Пнг(А)

Применение

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 660 В и 1000 В номинальной частоты 50 Гц.

Кабели применяются для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях).

Кабели не распространяют горение при групповой прокладке.

Технические характеристики

Диапазон температур эксплуатации от -50°С до +50°С
Относительная влажность воздуха при температуре до +35°С до 98%
Длительно допустимая температура нагрева жил кабелей при эксплуатации +70°С
Строительная длина кабелей для номин. сечений основных жил устанавливается при заказе
Прокладка и монтаж кабелей без предварительного подогрева не ниже -15°С
Минимальный радиус изгиба при прокладке:
кабелей одножильных 10 наружных диаметров
кабелей многожильных 7,5 наружных диаметров
