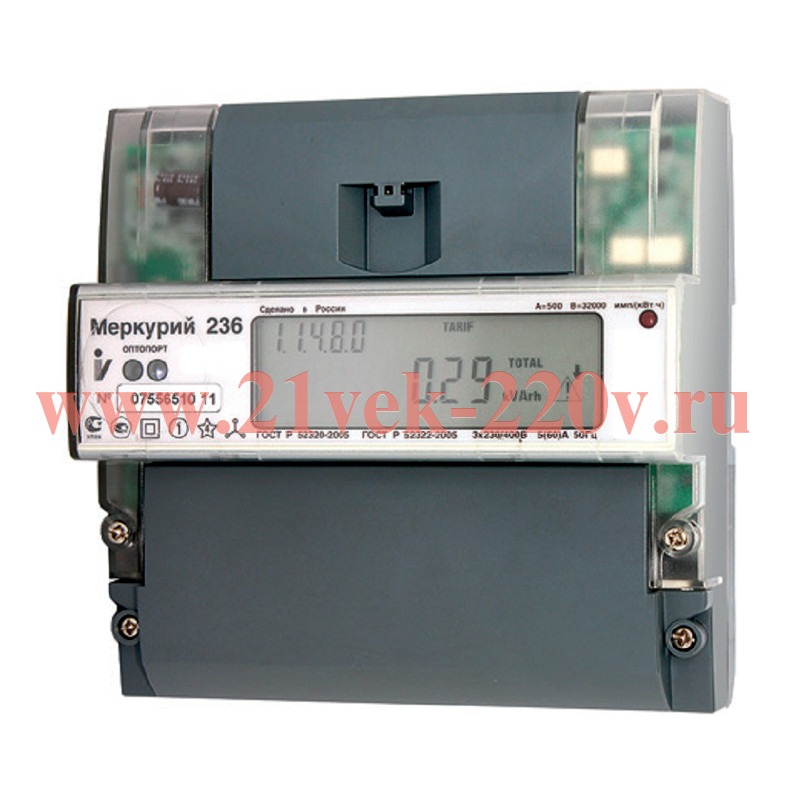

Многотарифный трехфазный счетчик активной/реактивной электрической энергии Меркурий 236 ART-01 PQL Счётчик предназначен для учета активной и реактивной электроэнергии в прямом направлении в трехфазных 3-х или 4-х проводных сетях переменного тока с возможностью тарифного учёта по зонам суток, долговременного хранения и передачи накопленной информации в центры сбора информации. Эксплуатируются автономно или в составе АИИС. Функциональные возможности электросчетчика Меркурий 236 ART-01 PQL: - Измерение, хранение, вывод на ЖКИ и передача по интерфейсам следующих данных об учтённой электроэнергии по каждому тарифу и суммарно:
- всего от сброса показаний;
- за текущие сутки и на начало суток;
- за предыдущие сутки и на начало суток;
- за текущий месяц и на начало месяца;
- за каждый из 11 предыдущих месяцев и на начало каждого месяца;
- за текущий год и на начало года;
- за предыдущий год и на начало года.
- Пофазный учёт активной энергии;
- Задание индивидуального тарифного расписания для каждого месяца года и для каждого дня недели. Максимальное количество тарифов - 4. Максимальное количесво тарифных зон в сутках -16.
- Измерение следующих параметров:
- мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз;
- действующих значений фазных токов, напряжений, углов между фазными напряжениями;
- частоты сети;
- коэффициентов мощности по каждой фазе и по сумме фаз;
- коэффициент искажения синусоидальности фазных кривых.
- Ведение журналов событий (кольцевых по 10 записей на каждое событие), в которых фиксируются:
- время включения выключения счётчика;
- время пропадания / появления фаз 1,2,3;
- время вскрытия / закрытия прибора
- время коррекции тарифного расписания
- время превышения установленных лимитов энергии и мощности…
- Формирование профиля активной и реактивной мощностей с произвольным временем усреднения от 1 до 60 минут. При 30-ти минутных срезах время переполнения архивов составит 170 суток.
- Слежение за показателями качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ времени выходавозврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие)
- Контроль за превышением мощности нагрузки или заданного лимита энергии с выдачей сигнала о превышении заданных уставок на импульсный выход.
Счётчики отображают на ЖК-индикаторе: - значение потреблённой активной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
- фазное напряжение и ток в каждой фазе;
- мгновенные значение активной, реактивной и полной мощности как по каждой фазе, так и суммарные по трем фазам;
- коэффициент мощности по каждой фазе и суммарный по трем фазам;
- углы между фазными напряжениями;
- частоту сети;
- коэффициент несинусоидальности фазных напряжений;
- текущее время и дату;
- параметры модема PLC-I;
- температуру внутри корпуса;
- дату и время срабатывания электронных пломб;
- дату и время доступа по цифровым интерфейсам;
- дату, время и код ошибки самодиагностики;
- ODIS код каждого параметра.
Основные технические характеристики электросчетчика Меркурий 236 ART-01 PQL | наименование параметров | Величины | Класс точности (активреактив.)
для ART-01
для ART-02
для ART-03 |
1,0 / 2,0
1,0 / 2,0
0,5S / 1,0 | Номинальное напряжение, В
| 3*230/400 | Номинальный (максимальный) ток, А
для ART-01
для ART-02
для ART-03 |
5(60)
5(100)
5(10) | Перегрузки по току, А
для ART-01 в течении 10 мс
для ART-02 в течении 10 мс
для ART-03 в течении 0,5 с |
1800
3000
200 | Стартовый ток (чувствительность), А
для ART-01
для ART-02
для ART-03 |
0,020
0,020
0,005 | | Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/В*А не более - для счётчиков с внешним питанием
- для счётчиков с внутренним питанием
- для счётчиков с индексом "L" |
1,0 / 9,0
1,0 / 9,0
1,5 / 24 | | Полная мощность, потребляемая цепью тока не более, В*А | 0,1 | | Количество тарифов | до 4-х | | Количество незавимых тарифных сезонов (месяцев) | 12 | | Точность хода часов при t=20± 5 °C, с/сутки | ± 0,5 | | Количество гальванически развязанных импульсных выходов: |
1 | | Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар: для ART-01
для ART-02
для ART-03 |
500/32000
250/16000
1000/160000 | Сохранность данных при перерывах питания, лет
- постоянной информации
- оперативной информации |
40
10 | | Защита информации | два уровня доступа и аппаратная защита памяти метрологических коэффициентов | | Скорость обмена, бит/с: | 300 - 115200 | | Самодиагностика счётчика | есть | | Степень защиты корпуса | IP51 | | Диапазон температур, °С | от - 45 до +70 | | Межповерочный интервал, лет | 16 | | Масса,кг | не более 0,9 | | Габариты (длина, ширина, высота), мм | 158*154*72 | | Средняя наработка на отказ, ч | 220000 | | Срок службы не менее, лет | 30 | | Гарантия производителя, лет | 3 | | | МЕРКУРИЙ – торговая марка счётчика 236 - серия счётчика A - измерение активной энергии R - измерение реактивной энергии T - наличие внутреннего тарификатора 0X – модификации, подразделяемые по току, напряжению и классу точности. | 0X | Номин. напряжение, В | Номин(базовый) ток, А | Максимальный ток, А | Класс точности при измерении | | активной энергии | реактивной энергии | | 01 | 3*230(400) | 5 | 60 | 1,0 | 2,0 | | 02 | 3*230(400) | 10 | 100 | 1,0 | 2,0 | | 03 | 3*230(400) | 5 | 10 | 0,5S | 1,0 | P - профиль мощности Q - журнал качества электроэнергии и вклвыкл. фазных токов L - модем PLC-I R - RS-485 S - внутреннее питание интерфейса Отсутствие символа в наименовании счётчика означает отсутствие соответствующей функции. |
