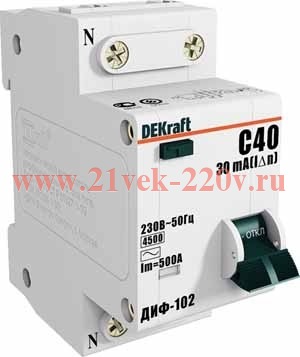

Дифференциальный автоматический выключатель 1Р+N 20А 30мА тип AC х-ка С ДИФ-102 4,5кА DEKraft 16004

Дифференциальный автоматический выключатель 1Р+N, 20А, 30мА, тип AC, х-ка С, серия ДИФ-102, 4,5кА DEKraft

Технические характеристики:

• Число полюсов: 1P+N
• Параметры сети: 230 50/60Гц
• Номинальный ток: 16А
• Номинальный ток утечки: 30мА
• Номинальная отключающая способность:4,5кА
• Тип дифференциального расцепителя: АС
• Время отключения (срабатывания) при утечке тока : не более 100мс
• Тип расцепителя: С
• Максимальное сечение провода: 25мм2
• Условия эксплуатации: УХЛ4
• Степень защиты: IP20

Зачем нужны дифференциальные автоматические выключетели (АВДТ)?

Дифференциальный автоматический выключатель (дифавтомат) совмещает в себе функции автоматического выключателя и ВДТ (выключатель дифференциального тока, он же УЗО), Таким образом, дифавтомат обеспечивает три вида защиты:

• Защита от перегрузок и коротких замыканий.
• Защита от поражения человека электрическим током.
• Защита от пожара.

Как работает дифференциальный автоматический выключатель?

Дифференциальный автоматический выключатель ДИФ-102 объединяет функции двух устройств в одном корпусе:

Функции автоматического выключателя: Защита от перегрузок и коротких замыканий.

• Короткое замыкание, обычно возникает при повреждении проводки. Короткое замыкание – основная причина пожара! При возникновении короткого замыкания активизируется электромагнитная защита. При коротком замыкании, протекающий по цепи ток, многократно возрастает. Следовательно, возрастает и ток проходящий через электромагнитную катушку автомата. Пропорционально возрастает магнитное поле, что ведет к перемещению сердечника. Тот перестает удерживать рычаг расцепителя, и контакты размыкаются.
• Перегрузка , возникает при включении в цепь слишком большого количества электроприборов. Это вызывает перегрев проводов, и может привести к выгоранию проводки и к поломке электроприборов. При перегрузках, активизируется термомагнитная защита. В конструкции автоматического выключателя присутствует биметаллическая пластина сплавленная из двух металлов с разной температурой плавления. Чем выше сила тока, протекающего по защищаемой цепи, тем выше температура биметаллической пластины. Чем выше температура – тем больше пластина сгибается. При сгибании, она толкает рычаг механизма свободного расцепителя. При достижении критической температуры – расцепитель срабатывает, и контакты размыкаются.

Функции УЗО: Защита людей от поражения электрическим током и защита от пожара.

• Принцип действия УЗО состоит в том, что аппарат сравнивает ток, уходящий в цепь с током из цепи возвращающимся. Токи создают в сердечнике УЗО встречно-направленные магнитные потоки. Как только в цепи возникает утечка тока на землю (например, при прикосновении человека к токоведущим частям) баланс магнитных потоков нарушается. Во вторичный обмотке дифференциального трансформатора внутри УЗО появляется трансформированный дифференциальный ток. Если этот ток превышает значение уставок (номинал тока утечки данного конкретного УЗО), срабатывает механизм расцепителя

Преимущества дифференциальных автоматических выключателей DEKraft:

• Быстрый монтаж. Подключение дифавтомата занимает гораздо меньше времени, чем последовательное подключение автоматического выключателя и УЗО.

• Цена гораздо ниже, чем при покупке автоматического выключателя и УЗО по отдельности.

• Модель ДИФ-102 имеет ширину всего лишь 36мм (два модуля). Она занимает минимум на 30% меньше места, чем пара: автоматический выключатель + УЗО

• Индикация срабатывания от тока утечки. Всегда можно определить, стала ли причиной срабатывания утечка дифференциального тока.

• Место для надписи или наклейки на лицевой стороне дифференциального автоматического выключателя.

• Четкая маркировка, с крупными буквами. При монтаже, вы легко найдете нужное устройство среди прочих.

• Быстрая проверка работоспособности с помощью кнопки "ТЕСТ".

Дифференциальные автоматические выключатели ДИФ-102 полностью отвечают стандарту ГОСТ что подтверждено сертификатом ВНИИС (Всероссийским Научно-Исследовательским Институтом Сертификации).

Компания DEKraft входит в международный холдинг Schneider Electric. Предложение DEKraft включает в себя модульное, силовое и коммутационное оборудование, щиты, шкафы, боксы и аксессуары для них.Продукция DEKraft относят к экономичному ценовому сегменту. Производство расположено в Китае. Тестирование продукции проходит в испытательных лабораториях, находящихся в Голландии, в Швеции и в Германии. Оборудование DEKraft отвечает всем стандартам качества и безопасности, принятым в нашей стране, что подтверждается соответствующими сертификатами.
