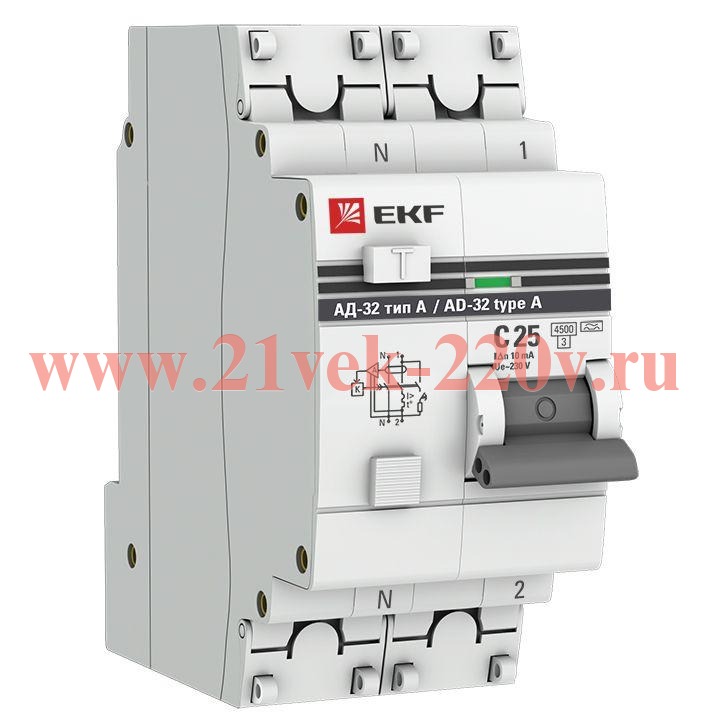

Дифференциальный автомат АД-32 1P+N 25А/10мА (тип А) EKF PROxima

Дифференциальный автомат АД-32 1P+N 25А/10мА (тип А) EKF PROxima. Дифференциальный автоматический выключатель АД-32 EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Ассортимент АД-32 дополнен дифавтоматами АД-32 тип А и АД-32 селективными. ПРИМЕНЕНИЕ: Защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки. • Защита электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО. • Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю. • Автоматическое отключение участка электрической сети при перегрузках и коротких замыканиях.

Номинальный отключающий дифференциальный ток I n – напряжение переменного тока, при котором автомат работает в нормальных условиях.

Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки.

Класс токоограничения – расцепление происходит за 1/3 полупериода (2,5–6 мс).

Предельная коммутационная способность (ПКС) – это максимально возможный ток короткого замыкания, при возникновении которого автоматический выключатель сможет отключить защищаемую им цепь и остаться при этом работоспособным.

Селективные – специально предназначены для выдержки заранее установленного значения предельного времени неотключения при протекании дифференциального тока.

Тип АС – реагирует на синусоидальный переменный ток утечки, обозначается значком в виде синусоиды.

Тип А – срабатывают при мгновенном возникновении переменного или постоянного (пульсирующего) тока утечки в контролируемой цепи или при их плавном нарастании.

Времятоковая характеристика срабатывания – диапазон срабатывания электромагнитной защиты.

С – выключатель сработает между 5- и 10-кратным значениями номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи (гражданское строительство, офисные помещения).

Дифференциальный автомат АД-32 (селективный) 3P+N 25А/300мА EKF PROxima. Дифференциальный автоматический выключатель АД-32 EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Ассортимент АД-32 дополнен дифавтоматами АД-32 тип А и АД-32 селективными. ПРИМЕНЕНИЕ: Защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки. • Защита электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО. • Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю. • Автоматическое отключение участка электрической сети при перегрузках и коротких замыканиях.

Номинальный отключающий дифференциальный ток I n – напряжение переменного тока, при котором автомат работает в нормальных условиях.

Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки.

Класс токоограничения – расцепление происходит за 1/3 полупериода (2,5–6 мс).

Предельная коммутационная способность (ПКС) – это максимально возможный ток короткого замыкания, при возникновении которого автоматический выключатель сможет отключить защищаемую им цепь и остаться при этом работоспособным.

Селективные – специально предназначены для выдержки заранее установленного значения предельного времени неотключения при протекании дифференциального тока.

Тип АС – реагирует на синусоидальный переменный ток утечки, обозначается значком в виде синусоиды.

Тип А – срабатывают при мгновенном возникновении переменного или постоянного (пульсирующего) тока утечки в контролируемой цепи или при их плавном нарастании.

Времятоковая характеристика срабатывания – диапазон срабатывания электромагнитной защиты.

С – выключатель сработает между 5- и 10-кратным значениями номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи (гражданское строительство, офисные помещения).
