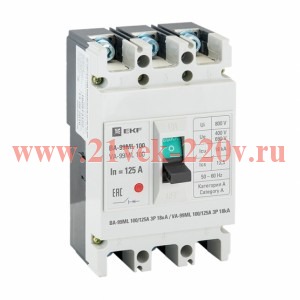

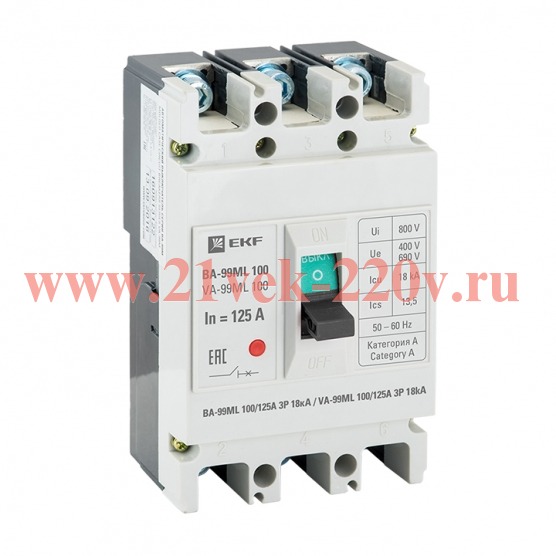

Автоматический выключатель ВА-99МL 100/125А 3P 18кА EKF Basic
Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем - «ВКЛ». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброс» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система дугогашения выключателей весьма эффективна, тем не менее, при установке выключателей в замкнутый объем распределительных устройств необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы. Допускается присоединение проводов и шин от источника питания снизу, а проводов и шин к потребителю сверху. При этом все технические характеристики ВА-99ML остаются без изменения. Применяются в качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
- защита цепей электродвигателей;
- защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
- в схемах автоматического включения резервного питания;
- с секционированием (на трех выключателях) и без секционирования (на выключателях);
- ВА-99М габаритов 400, 630, 800, 1250, 1600 дополнительно к вышеперечисленным применениям могут применяться для защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
- Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
- дистанционные коммутации электрооборудования;
- допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей;
- в схемах диспетчеризации и энергосбережения.
Технические характеристики:
- Рабочая отключающая способность, Ics, кА13,5Подходит для монтажа на DIN-рейку (с ?-профилем)НетКомплектное устройство с утройством защитыДаКонструкция прибораКомплектное устройство в корпусеДиапазон уставки тока расцепления125...125 АС расцепителем минимального напряженияНетНомин. напряжение400...690 ВНомин. продолжительный ток Iu125 АКоличество вспомогат. нормально разомкнутых (НО) контактов0Гарантийный срок эксплуатации, лет4Количество вспомогат. переключающих контактов0Количество полюсов3Степень защиты (IP)IP30Вид подключения главной электрич. цепиПередняя сторонаТип элемента управленияРычаг купольныйНомин. отключающая способность Icu при 400 В, 50 Гц18 кАВстроенная защита от замыканий на землюНетТип подключения силовой электрич. цепиБолтовое соединениеДиапазон краткосрочной задержки расцепителя короткого замыкания1250...1250 АДиапазон регулировки без задержки срабатывания расцепителя короткого замыкания1250...1250 АСрок службы, лет10Моторный привод встроенныйНетСерияBasicНомин. отключающая способность по ГОСТ IEC 60898-1-118 кАКоличество вспомогат. нормально замкнутых (НЗ) контактов0Возможность установки индикатора отключенияДаМоторный привод опциональноДаКрепление на DIN рейкуНетНомин. отключающая способность по ГОСТ IEC 60898-118 кА
Количество вспомогательных замыкающих контактов: | 0 |
Номинальный ток длительной нагрузки Iu: | 125 |
Количество полюсов: | 3 |
Диапазон настройки устройства защиты от перегрузки с: | 125 |
Диапазон настройки устройства защиты от перегрузки по: | 125 |
Имеется указатель расцепления: | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц: | 18 |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с: | 1250 |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по: | 1250 |
Подходит для монтажа на DIN-рейку: | Нет |
Встроенная защита от замыканий на землю: | Нет |
С защитой по минимальному напряжению: | Нет |
Конструктивное исполнение: | Комплектное устройство в корпусе |
