Автоматический выключатель ВА-99М 630/400А 3P+N 50кА EKF Basic

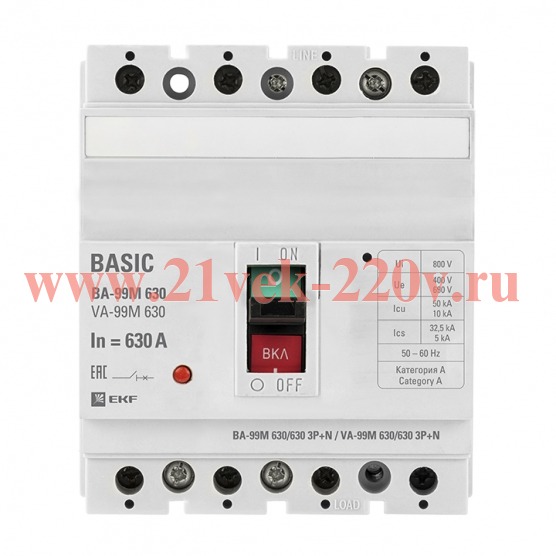

Выключатель автоматический ВА-99М 630/630А 3P+N 50кА EKF PROxima. Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Система дугогашения выключателей весьма эффективна в исполнениях ВА-99M 125/125А и ВА-99M 160/160А и состоит из дугогасительных решеток со стальными никелированными дугогасительными вкладышами в исполнении ВА-99M 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин, вставленных в крышку. Тем не менее при установке выключателей в замкнутый объем распределительных устройств необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы. Возможна коммутация алюминиевым и медным проводником.

Приминение: В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.

• • защита цепей электродвигателей;
• • защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
• • в схемах автоматического включения резервного питания;
• • с секционированием (на трех выключателях) и без секционирования (на выключателях);
• • ВА-99М габаритов 400, 630, 800, 1250, 1600 дополнительно к вышеперечисленным применениям могут применяться для защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
• Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
• • дистанционные коммутации электрооборудования;
• • допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей;
• • в схемах диспетчеризации и энергосбережения.
• Технические характеристики:

• Номин. отключающая способность по ГОСТ IEC 60898-1-1	50 кА
  Комплектное устройство с утройством защиты	Да
  Степень защиты (IP)	IP30
  Количество вспомогат. нормально замкнутых (НЗ) контактов	0
  Соответствие ГОСТ/МЭК/ТУ	ГОСТ Р50030.2 (МЭК 60947-2)
  Номин. напряжение	400...690 В
  Вид подключения главной электрич. цепи	Передняя сторона
  Номин. отключающая способность по ГОСТ IEC 60898-1	35 кА
  Моторный привод опционально	Да
  Номин. продолжительный ток Iu	630 А
  Возможность установки индикатора отключения	Да
  Наличие сертификата ТРТС	Да
  Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	6300...6300 А
  С расцепителем минимального напряжения	Нет
  Количество полюсов	4
  Диапазон краткосрочной задержки расцепителя короткого замыкания	6300...6300 А
  Производитель	EKF
  Моторный привод встроенный	Нет
  Серия	PROxima
  Тип подключения силовой электрич. цепи	Болтовое соединение
  Встроенная защита от замыканий на землю	Нет
  Номин. отключающая способность Icu при 400 В, 50 Гц	50 кА
  Тип элемента управления	Рычаг купольный
  Подходит для монтажа на DIN-рейку (с ?-профилем)	Нет
  Рабочая отключающая способность, Ics, кА	35
  Конструкция прибора	Комплектное устройство в корпусе
  Диапазон уставки тока расцепления	630...630 А
  Крепление на DIN рейку	Нет
