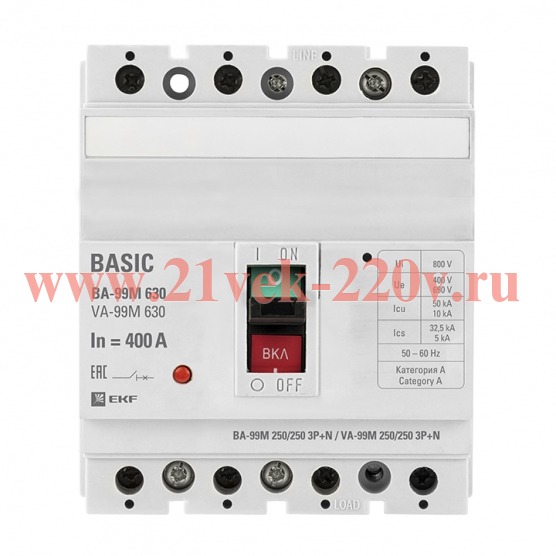

Выключатель автоматический ВА-99М 630/400А 3P+N 50кА EKF PROxima. Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Система дугогашения выключателей весьма эффективна в исполнениях ВА-99M 125/125А и ВА-99M 160/160А и состоит из дугогасительных решеток со стальными никелированными дугогасительными вкладышами в исполнении ВА-99M 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин, вставленных в крышку. Тем не менее при установке выключателей в замкнутый объем распределительных устройств необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы. Возможна коммутация алюминиевым и медным проводником.
Приминение: В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
- • защита цепей электродвигателей;
- • защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
- • в схемах автоматического включения резервного питания;
- • с секционированием (на трех выключателях) и без секционирования (на выключателях);
- • ВА-99М габаритов 400, 630, 800, 1250, 1600 дополнительно к вышеперечисленным применениям могут применяться для защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
- Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
- • дистанционные коммутации электрооборудования;
- • допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей;
- • в схемах диспетчеризации и энергосбережения.
- Технические характеристики:
- Количество полюсов4Степень защиты (IP)IP30Диапазон уставки тока расцепления400...400 АКомплектное устройство с утройством защитыДаСоответствие ГОСТ/МЭК/ТУГОСТ Р50030.2 (МЭК 60947-2)Количество вспомогат. нормально замкнутых (НЗ) контактов0Номин. продолжительный ток Iu400 АНомин. отключающая способность по ГОСТ IEC 60898-135 кАВид подключения главной электрич. цепиПередняя сторонаС расцепителем минимального напряженияНетНомин. напряжение400...690 ВКоличество вспомогат. нормально разомкнутых (НО) контактов0Гарантийный срок эксплуатации, лет4Количество вспомогат. переключающих контактов0Возможность установки индикатора отключенияДаНаличие сертификата ТРТСДаДиапазон краткосрочной задержки расцепителя короткого замыкания4000...4000 АПроизводительEKFМоторный привод опциональноДаДиапазон регулировки без задержки срабатывания расцепителя короткого замыкания4000...4000 АТип подключения силовой электрич. цепиБолтовое соединениеСерияPROximaМоторный привод встроенныйНетТип элемента управленияРычаг купольныйНомин. отключающая способность Icu при 400 В, 50 Гц50 кАВстроенная защита от замыканий на землюНетКонструкция прибораКомплектное устройство в корпусеНомин. отключающая способность по ГОСТ IEC 60898-1-150 кАРабочая отключающая способность, Ics, кА35Подходит для монтажа на DIN-рейку (с ?-профилем)НетКрепление на DIN рейкуНет
Количество вспомогательных замыкающих контактов: | 0 |
Количество вспомогательных размыкающих контактов: | 0 |
Номинальный ток длительной нагрузки Iu: | 400 |
Количество полюсов: | 4 |
Диапазон настройки устройства защиты от перегрузки с: | 400 |
Диапазон настройки устройства защиты от перегрузки по: | 400 |
Количество вспомогательных переключающих контактов: | 0 |
Номинальное напряжение с: | 400 |
Номинальное напряжение по: | 690 |
Имеется указатель расцепления: | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц: | 50 |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с: | 4000 |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по: | 4000 |
Подходит для монтажа на DIN-рейку: | Нет |
Встроенная защита от замыканий на землю: | Нет |
Моторный привод опционально: | Да |
С защитой по минимальному напряжению: | Нет |
Конструктивное исполнение: | Комплектное устройство в корпусе |
