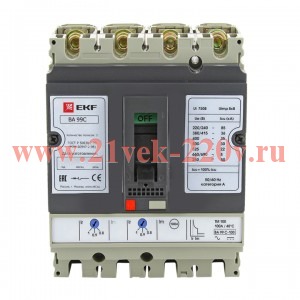

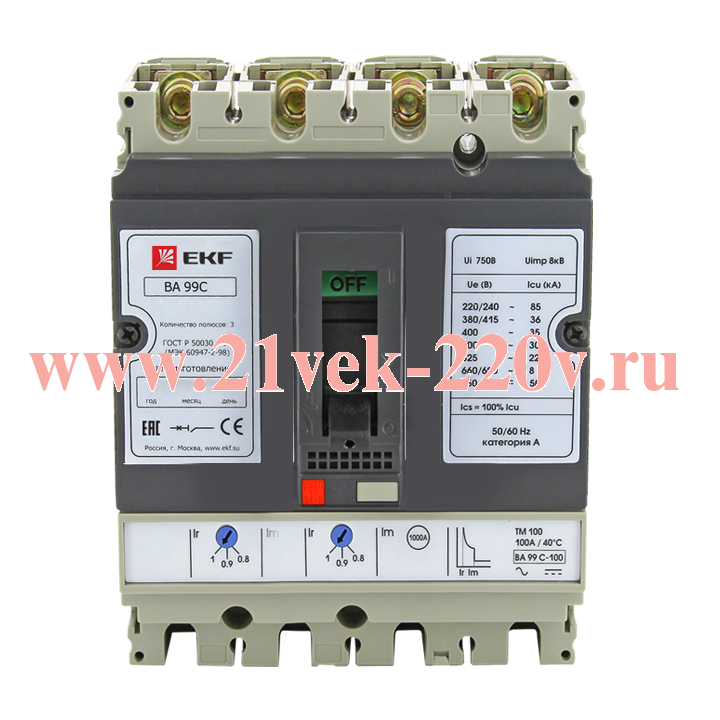

Выключатель автоматический ВА-99C (Compact NS) 250/250А 3P+N 45кА EKF PROxima. Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, блок ротоактивных контактов с двумя дугогасительными камерами представляет собой жесткую сборку в отдельном корпусе, механизма управления, блока защиты от сверхтоков и перегрузки (расцепителя). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.
Применяются в качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок:
- • защита цепей электродвигателей;
- • защита отходящих линий, в том числе в ГРЩ, ЩС;
- • в схемах автоматического включения резервного питания;
- • с секционированием (на трех выключателях) и без секционирования (на выключателях);
- • защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
- Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
- • дистанционные коммутации электрооборудования;
- • в схемах диспетчеризации и энергосбережения.
- Технические характеристики:
- Номин. отключающая способность Icu при 400 В, 50 Гц45 кАВстроенная защита от замыканий на землюНетНомин. напряжение400...690 ВРабочая отключающая способность, Ics, кА45Подходит для монтажа на DIN-рейку (с ?-профилем)НетКрепление на DIN рейкуНетТип подключения силовой электрич. цепиБолтовое соединениеС расцепителем минимального напряженияНетДиапазон регулировки без задержки срабатывания расцепителя короткого замыкания2500...2500 АМоторный привод опциональноДаНомин. продолжительный ток Iu250 АКомплектное устройство с утройством защитыДаМоторный привод встроенныйНетКоличество вспомогат. нормально разомкнутых (НО) контактов0Гарантийный срок эксплуатации, лет7Количество вспомогат. переключающих контактов0Номин. отключающая способность по ГОСТ IEC 60898-1-145 кАВозможность установки индикатора отключенияДаКонструкция прибораКомплектное устройство в корпусеДиапазон уставки тока расцепления200...250 АСтепень защиты (IP)IP30
Количество вспомогательных замыкающих контактов: | 0 |
Количество вспомогательных размыкающих контактов: | 0 |
Номинальный ток длительной нагрузки Iu: | 250 |
Количество полюсов: | 4 |
Диапазон настройки устройства защиты от перегрузки с: | 100 |
Диапазон настройки устройства защиты от перегрузки по: | 250 |
Имеется указатель расцепления: | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц: | 45 |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с: | 2500 |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по: | 2500 |
Подходит для монтажа на DIN-рейку: | Нет |
Встроенная защита от замыканий на землю: | Нет |
С защитой по минимальному напряжению: | Нет |
Конструктивное исполнение: | Комплектное устройство в корпусе |
