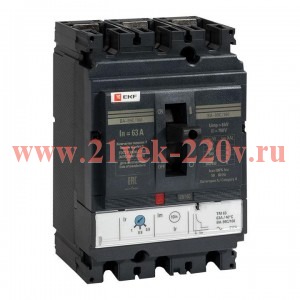

Автоматический выключатель ВА-99C (Compact NS) 160/63А 3P 36кА EKF PROxima

Выключатель автоматический ВА-99C (Compact NS) 160/ 63А 3P 36кА EKF PROxima. Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, блок ротоактивных контактов с двумя дугогасительными камерами представляет собой жесткую сборку в отдельном корпусе, механизма управления, блока защиты от сверхтоков и перегрузки (расцепителя). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.

Применяются в качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок:

• • защита цепей электродвигателей;
• • защита отходящих линий, в том числе в ГРЩ, ЩС;
• • в схемах автоматического включения резервного питания;
• • с секционированием (на трех выключателях) и без секционирования (на выключателях);
• • защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
• Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
• • дистанционные коммутации электрооборудования;
• • в схемах диспетчеризации и энергосбережения.
• Технические характеристики:

• Номин. продолжительный ток Iu	63 А
  Номин. напряжение	400...690 В
  Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	630...630 А
  Крепление на DIN рейку	Нет
  Диапазон краткосрочной задержки расцепителя короткого замыкания	630...630 А
  Производитель	EKF
  Прямой контракт	Нет
  Тип подключения силовой электрич. цепи	Болтовое соединение
  Количество полюсов	3
  Номин. отключающая способность по ГОСТ IEC 60898-1	36 кА
  Серия	PROxima
  Моторный привод встроенный	Нет
  Тип элемента управления	Рычаг купольный
  Номин. отключающая способность Icu при 400 В, 50 Гц	36 кА
  Встроенная защита от замыканий на землю	Нет
  Моторный привод опционально	Да
