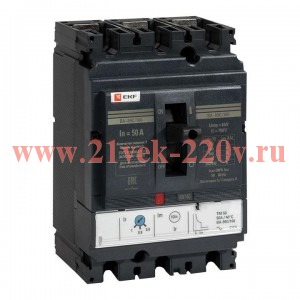

Автоматический выключатель ВА-99C (Compact NS) 160/50А 3P 36кА EKF PROxima

Выключатель автоматический ВА-99C (Compact NS) 160/ 50А 3P 36кА EKF PROxima. Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, блок ротоактивных контактов с двумя дугогасительными камерами представляет собой жесткую сборку в отдельном корпусе, механизма управления, блока защиты от сверхтоков и перегрузки (расцепителя). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.

Применяются в качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок:

• • защита цепей электродвигателей;
• • защита отходящих линий, в том числе в ГРЩ, ЩС;
• • в схемах автоматического включения резервного питания;
• • с секционированием (на трех выключателях) и без секционирования (на выключателях);
• • защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
• Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
• • дистанционные коммутации электрооборудования;
• • в схемах диспетчеризации и энергосбережения.
• Технические характеристики:

• Диапазон уставки тока расцепления	40...50 А
  Моторный привод встроенный	Нет
  Номин. отключающая способность по ГОСТ IEC 60898-1-1	36 кА
  С расцепителем минимального напряжения	Нет
  Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	500...500 А
  Моторный привод опционально	Да
  Диапазон краткосрочной задержки расцепителя короткого замыкания	500...500 А
  Производитель	EKF
  Прямой контракт	Нет
  Гарантийный срок хранения, лет	7
  Комплектное устройство с утройством защиты	Да
  Номин. напряжение	400...690 В
  Номин. продолжительный ток Iu	50 А
  Количество полюсов	3
  Степень защиты (IP)	IP30
