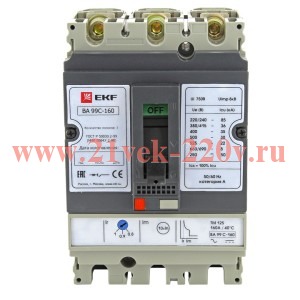

Автоматический выключатель ВА-99C (Compact NS) 160/160А 3P 36кА EKF PROxima

Выключатель автоматический ВА-99C (Compact NS) 160/160А 3P 36кА EKF PROxima. Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, блок ротоактивных контактов с двумя дугогасительными камерами представляет собой жесткую сборку в отдельном корпусе, механизма управления, блока защиты от сверхтоков и перегрузки (расцепителя). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.

Применяются в качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок:

• • защита цепей электродвигателей;
• • защита отходящих линий, в том числе в ГРЩ, ЩС;
• • в схемах автоматического включения резервного питания;
• • с секционированием (на трех выключателях) и без секционирования (на выключателях);
• • защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
• Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
• • дистанционные коммутации электрооборудования;
• • в схемах диспетчеризации и энергосбережения.
• Технические характеристики:

• Диапазон уставки тока расцепления	128...160 А
  Комплектное устройство с утройством защиты	Да
  Гарантийный срок хранения, лет	7
  Количество вспомогат. нормально разомкнутых (НО) контактов	0
  Гарантийный срок эксплуатации, лет	7
  Количество вспомогат. переключающих контактов	0
  Степень защиты (IP)	IP30
  Количество вспомогат. нормально замкнутых (НЗ) контактов	0
  Соответствие ГОСТ/МЭК/ТУ	ГОСТ Р50030.2 (МЭК 60947-2)
  Количество полюсов	3
  Серия	PROxima
  Тип подключения силовой электрич. цепи	Болтовое соединение
  Моторный привод встроенный	Нет
  Тип элемента управления	Рычаг купольный
  Номин. отключающая способность Icu при 400 В, 50 Гц	36 кА
  Встроенная защита от замыканий на землю	Нет
  Возможность установки индикатора отключения	Да
  Наличие сертификата ТРТС	Да
  Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	1600...1600 А
  Моторный привод опционально	Да
  Срок службы, лет	10
  Конструкция прибора	Комплектное устройство в корпусе
  Номин. отключающая способность по ГОСТ IEC 60898-1-1	36 кА
  Крепление на DIN рейку	Нет
  Рабочая отключающая способность, Ics, кА	36
  Подходит для монтажа на DIN-рейку (с ?-профилем)	Нет
  Диапазон краткосрочной задержки расцепителя короткого замыкания	1280...1600 А
  Производитель	EKF
  Прямой контракт	Нет
  Номин. продолжительный ток Iu	160 А
  Вид подключения главной электрич. цепи	Передняя сторона
  Номин. отключающая способность по ГОСТ IEC 60898-1	36 кА
  Есть штрихкод на каждой штуке товара	Да
  Номин. напряжение	400...690 В
