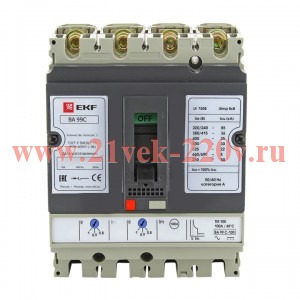

Автоматический выключатель ВА-99C (Compact NS) 100/80А 3P+N 36кА EKF

Выключатель автоматический ВА-99C (Compact NS) 100/ 80А 3P+N 36кА EKF PROxima. Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, блок ротоактивных контактов с двумя дугогасительными камерами представляет собой жесткую сборку в отдельном корпусе, механизма управления, блока защиты от сверхтоков и перегрузки (расцепителя). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.

Применяются в качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок:

• • защита цепей электродвигателей;
• • защита отходящих линий, в том числе в ГРЩ, ЩС;
• • в схемах автоматического включения резервного питания;
• • с секционированием (на трех выключателях) и без секционирования (на выключателях);
• • защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
• Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
• • дистанционные коммутации электрооборудования;
• • в схемах диспетчеризации и энергосбережения.
• Технические характеристики:

• Диапазон краткосрочной задержки расцепителя короткого замыкания	800...800 А
  Количество вспомогат. переключающих контактов	0
  Гарантийный срок эксплуатации, лет	7
  Количество вспомогат. нормально разомкнутых (НО) контактов	0
  Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	800...800 А
  Количество вспомогат. нормально замкнутых (НЗ) контактов	0
  Количество полюсов	4
  Диапазон уставки тока расцепления	64...80 А
  Конструкция прибора	Комплектное устройство в корпусе
  Номин. отключающая способность по ГОСТ IEC 60898-1-1	36 кА
  Моторный привод встроенный	Нет
  Срок службы, лет	10
  Рабочая отключающая способность, Ics, кА	25
  Подходит для монтажа на DIN-рейку (с ?-профилем)	Нет
  С расцепителем минимального напряжения	Нет
  Крепление на DIN рейку	Нет
  Моторный привод опционально	Да
  Серия	PROxima
  Тип подключения силовой электрич. цепи	Болтовое соединение
  Степень защиты (IP)	IP30
  Вид подключения главной электрич. цепи	Передняя сторона
  Комплектное устройство с утройством защиты	Да
  Номин. отключающая способность по ГОСТ IEC 60898-1	36 кА
  Номин. продолжительный ток Iu	80 А
  Возможность установки индикатора отключения	Да
  Тип элемента управления	Рычаг купольный
  Номин. отключающая способность Icu при 400 В, 50 Гц	36 кА
  Встроенная защита от замыканий на землю	Нет
  Номин. напряжение	400...690 В
