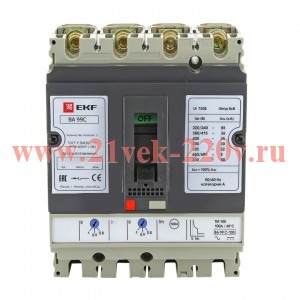

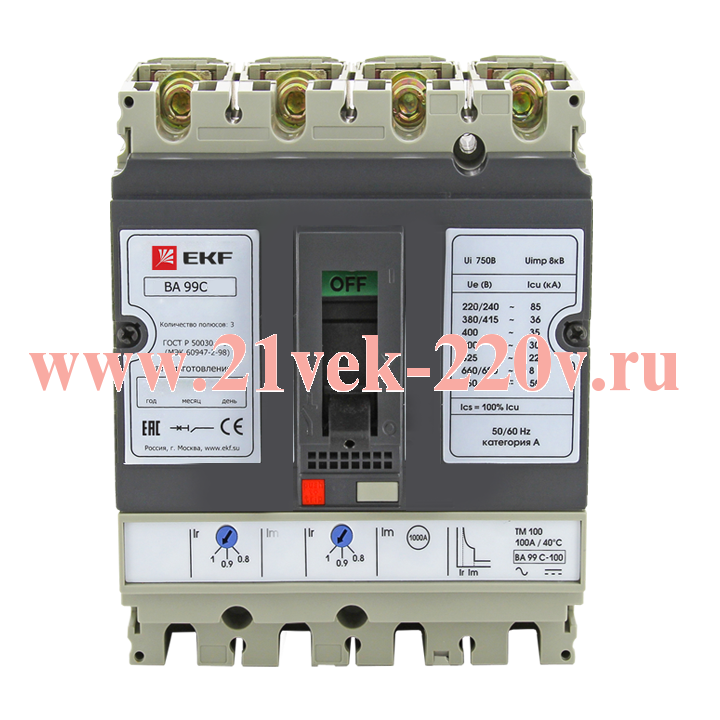

Выключатель автоматический ВА-99C (Compact NS) 100/ 20А 3P+N 36кА EKF PROxima
Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, блок ротоактивных контактов с двумя дугогасительными камерами представляет собой жесткую сборку в отдельном корпусе, механизма управления, блока защиты от сверхтоков и перегрузки (расцепителя). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.
Применяются в качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок:
- защита цепей электродвигателей;
- защита отходящих линий, в том числе в ГРЩ, ЩС;
- в схемах автоматического включения резервного питания;
- с секционированием (на трех выключателях) и без секционирования (на выключателях);
- защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
- Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
- дистанционные коммутации электрооборудования;
- в схемах диспетчеризации и энергосбережения.
Технические характеристики:
- Номин. отключающая способность Icu при 400 В, 50 Гц36 кАВстроенная защита от замыканий на землюНетТип подключения силовой электрич. цепиБолтовое соединениеСтепень защиты (IP)IP30Вид подключения главной электрич. цепиПередняя сторонаЕсть штрихкод на каждой штуке товараДаКоличество вспомогат. нормально разомкнутых (НО) контактов0Гарантийный срок эксплуатации, лет7Количество вспомогат. переключающих контактов0Моторный привод опциональноДаНомин. продолжительный ток Iu20 АНомин. напряжение400...690 ВВозможность установки индикатора отключенияДаНомин. отключающая способность по ГОСТ IEC 60898-1-136 кАРабочая отключающая способность, Ics, кА25Подходит для монтажа на DIN-рейку (с ?-профилем)НетКомплектное устройство с утройством защитыДаДиапазон краткосрочной задержки расцепителя короткого замыкания200...200 АСерияPROximaКонструкция прибораКомплектное устройство в корпусеМоторный привод встроенныйНетДиапазон уставки тока расцепления16...20 АС расцепителем минимального напряженияНетКоличество полюсов4Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания200...200 А
Количество вспомогательных замыкающих контактов: | 0 |
Количество вспомогательных размыкающих контактов: | 0 |
Номинальный ток длительной нагрузки Iu: | 20 |
Количество полюсов: | 4 |
Диапазон настройки устройства защиты от перегрузки с: | 16 |
Диапазон настройки устройства защиты от перегрузки по: | 20 |
Имеется указатель расцепления: | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц: | 36 |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с: | 200 |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по: | 200 |
Подходит для монтажа на DIN-рейку: | Нет |
Встроенная защита от замыканий на землю: | Нет |
С защитой по минимальному напряжению: | Нет |
Конструктивное исполнение: | Комплектное устройство в корпусе |
