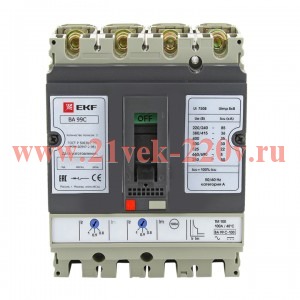

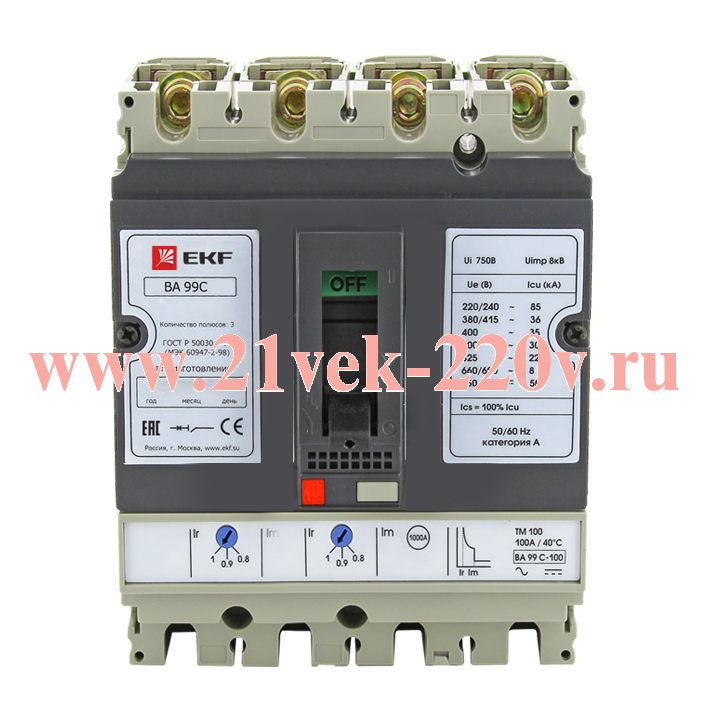

Автоматический выключатель ВА-99C (Compact NS) 100/16А 3P+N 36кА EKF

Выключатель автоматический ВА-99C (Compact NS) 100/ 16А 3P+N 36кА EKF PROxima

Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, блок ротоактивных контактов с двумя дугогасительными камерами представляет собой жесткую сборку в отдельном корпусе, механизма управления, блока защиты от сверхтоков и перегрузки (расцепителя). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.

Применяются в качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок:

• защита цепей электродвигателей;
• защита отходящих линий, в том числе в ГРЩ, ЩС;
• в схемах автоматического включения резервного питания;
• с секционированием (на трех выключателях) и без секционирования (на выключателях);
• защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.

Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:

• дистанционные коммутации электрооборудования;
• в схемах диспетчеризации и энергосбережения.

Технические характеристики:

• Номин. отключающая способность Icu при 400 В, 50 Гц	36 кА
  Встроенная защита от замыканий на землю	Нет
  Тип подключения силовой электрич. цепи	Болтовое соединение
  Номин. напряжение	400...690 В
  Рабочая отключающая способность, Ics, кА	25
  Подходит для монтажа на DIN-рейку (с ?-профилем)	Нет
  Номин. отключающая способность по ГОСТ IEC 60898-1	36 кА
  Количество полюсов	4
  Количество вспомогат. нормально замкнутых (НЗ) контактов	0
  Диапазон уставки тока расцепления	12,8...16 А
  Крепление на DIN рейку	Нет
  Конструкция прибора	Комплектное устройство в корпусе
  Комплектное устройство с утройством защиты	Да
  Возможность установки индикатора отключения	Да
  Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	160...160 А
  Диапазон краткосрочной задержки расцепителя короткого замыкания	160...160 А
  Номин. продолжительный ток Iu	16 А
  Номин. отключающая способность по ГОСТ IEC 60898-1-1	36 кА
  Серия	PROxima
  Вид подключения главной электрич. цепи	Передняя сторона
  С расцепителем минимального напряжения	Нет
  Количество вспомогат. нормально разомкнутых (НО) контактов	0
  Гарантийный срок эксплуатации, лет	7
  Количество вспомогат. переключающих контактов	0
  Моторный привод опционально	Да
  Степень защиты (IP)	IP30
