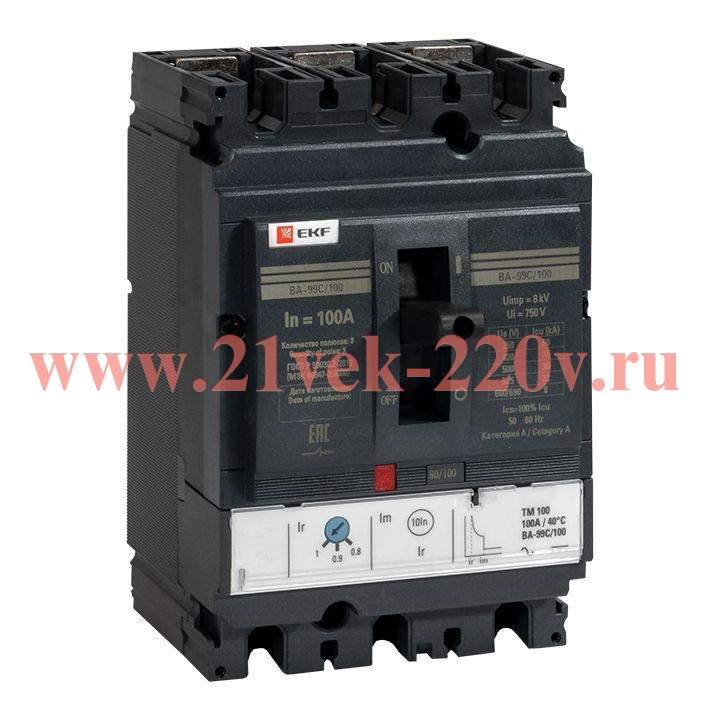

Выключатель автоматический ВА-99C (Compact NS) 100/ 12,5А 3P 36кА EKF PROxima
Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, блок ротоактивных контактов с двумя дугогасительными камерами представляет собой жесткую сборку в отдельном корпусе, механизма управления, блока защиты от сверхтоков и перегрузки (расцепителя). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.
Применяются в качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок:
- защита цепей электродвигателей;
- защита отходящих линий, в том числе в ГРЩ, ЩС;
- в схемах автоматического включения резервного питания;
- с секционированием (на трех выключателях) и без секционирования (на выключателях);
- защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
- дистанционные коммутации электрооборудования;
- в схемах диспетчеризации и энергосбережения.
Технические характеристики:
- Степень защиты (IP)IP30Количество вспомогат. переключающих контактов0Гарантийный срок эксплуатации, лет7Количество вспомогат. нормально разомкнутых (НО) контактов0Количество полюсов3Количество вспомогат. нормально замкнутых (НЗ) контактов0Номин. отключающая способность по ГОСТ IEC 60898-1-136 кАКомплектное устройство с утройством защитыДаНомин. отключающая способность по ГОСТ IEC 60898-136 кАТип элемента управленияРычаг купольныйНомин. отключающая способность Icu при 400 В, 50 Гц36 кАВстроенная защита от замыканий на землюНетСерияPROximaМоторный привод встроенныйНетТип подключения силовой электрич. цепиБолтовое соединениеПодходит для монтажа на DIN-рейку (с ?-профилем)НетРабочая отключающая способность, Ics, кА25Крепление на DIN рейкуНетДиапазон уставки тока расцепления10...12,5 АМоторный привод опциональноДаВозможность установки индикатора отключенияДаДиапазон краткосрочной задержки расцепителя короткого замыкания100...125 АДиапазон регулировки без задержки срабатывания расцепителя короткого замыкания125...125 АС расцепителем минимального напряженияНетКонструкция прибораКомплектное устройство в корпусеНомин. продолжительный ток Iu12 АНомин. напряжение400...690 В
Количество вспомогательных замыкающих контактов: | 0 |
Количество вспомогательных размыкающих контактов: | 0 |
Номинальный ток длительной нагрузки Iu: | 12 |
Количество полюсов: | 3 |
Диапазон настройки устройства защиты от перегрузки с: | 10 |
Диапазон настройки устройства защиты от перегрузки по: | 12.5 |
Количество вспомогательных переключающих контактов: | 0 |
Номинальное напряжение с: | 400 |
Номинальное напряжение по: | 690 |
Имеется указатель расцепления: | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц: | 36 |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с: | 125 |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по: | 125 |
Подходит для монтажа на DIN-рейку: | Нет |
Встроенная защита от замыканий на землю: | Нет |
Моторный привод опционально: | Да |
С защитой по минимальному напряжению: | Нет |
Конструктивное исполнение: | Комплектное устройство в корпусе |
