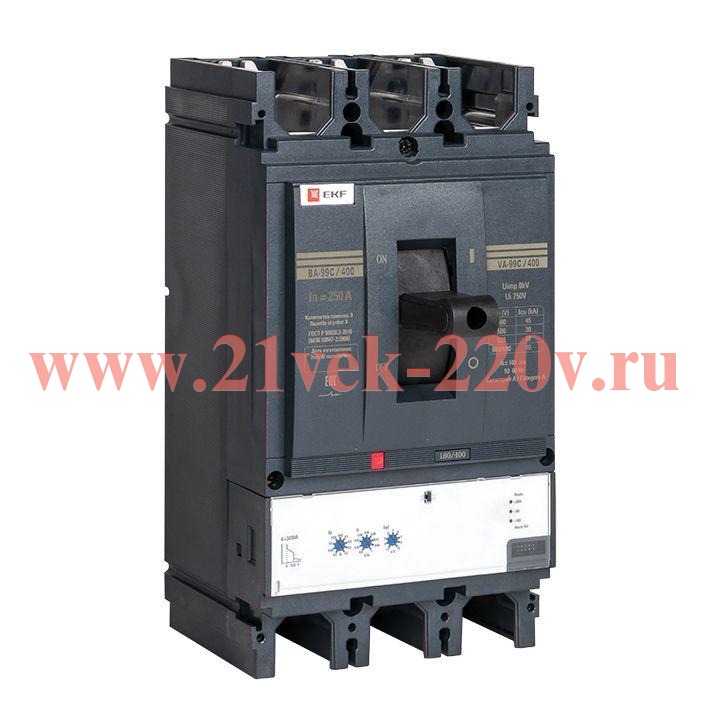

Выключатель автоматический ВА-99C (Compact NS) 400/250А 3P 45кА EKF PROxima. Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, блок ротоактивных контактов с двумя дугогасительными камерами представляет собой жесткую сборку в отдельном корпусе, механизма управления, блока защиты от сверхтоков и перегрузки (расцепителя). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.
Применяются в качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок:
- • защита цепей электродвигателей;
- • защита отходящих линий, в том числе в ГРЩ, ЩС;
- • в схемах автоматического включения резервного питания;
- • с секционированием (на трех выключателях) и без секционирования (на выключателях);
- • защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
- Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
- • дистанционные коммутации электрооборудования;
- • в схемах диспетчеризации и энергосбережения.
- Технические характеристики:
- Номин. напряжение400...690 ВКоличество вспомогат. нормально разомкнутых (НО) контактов0Гарантийный срок эксплуатации, лет7Количество вспомогат. переключающих контактов0Срок службы, лет10СерияPROximaМоторный привод встроенныйНетС расцепителем минимального напряженияНетМоторный привод опциональноДаТип элемента управленияРычаг купольныйНомин. отключающая способность Icu при 400 В, 50 Гц45 кАВстроенная защита от замыканий на землюНетТип подключения силовой электрич. цепиБолтовое соединениеВид подключения главной электрич. цепиПередняя сторонаСтепень защиты (IP)IP30Рабочая отключающая способность, Ics, кА35Подходит для монтажа на DIN-рейку (с ?-профилем)НетЕсть штрихкод на каждой штуке товараДаКоличество полюсов3Количество вспомогат. нормально замкнутых (НЗ) контактов0Номин. отключающая способность по ГОСТ IEC 60898-145 кАНомин. продолжительный ток Iu250 АВозможность установки индикатора отключенияДаДиапазон краткосрочной задержки расцепителя короткого замыкания2500...2500 АДиапазон регулировки без задержки срабатывания расцепителя короткого замыкания2500...2500 АНомин. отключающая способность по ГОСТ IEC 60898-1-145 кАКрепление на DIN рейкуНетДиапазон уставки тока расцепления90...250 А
Количество вспомогательных замыкающих контактов: | 0 |
Количество вспомогательных размыкающих контактов: | 0 |
Номинальный ток длительной нагрузки Iu: | 250 |
Количество полюсов: | 3 |
Диапазон настройки устройства защиты от перегрузки с: | 250 |
Диапазон настройки устройства защиты от перегрузки по: | 250 |
Количество вспомогательных переключающих контактов: | 0 |
Номинальное напряжение с: | 400 |
Номинальное напряжение по: | 690 |
Имеется указатель расцепления: | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц: | 45 |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с: | 2500 |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по: | 2500 |
Подходит для монтажа на DIN-рейку: | Нет |
Встроенная защита от замыканий на землю: | Нет |
Моторный привод опционально: | Да |
С защитой по минимальному напряжению: | Нет |
Конструктивное исполнение: | Комплектное устройство в корпусе |
