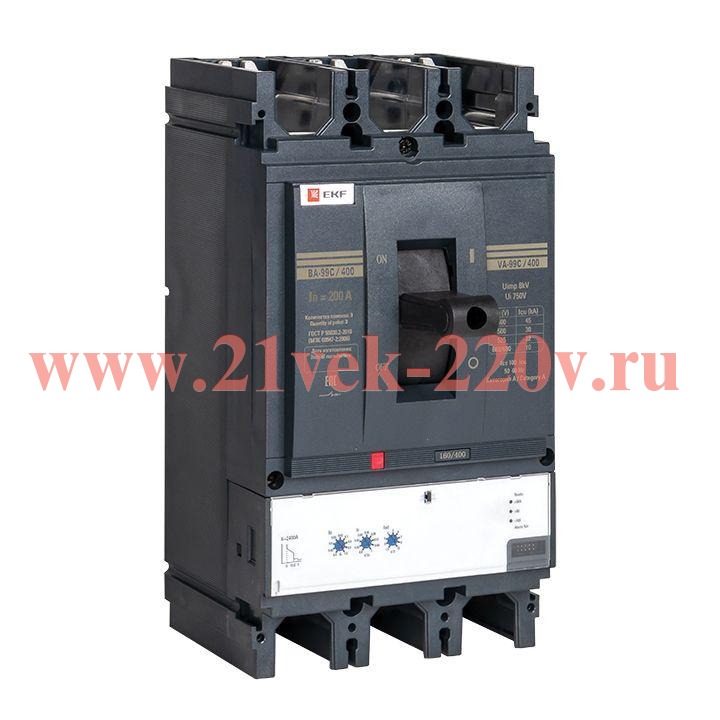

Автоматический выключатель ВА-99C 400/200А 3P 45кА EKF PROxima

Выключатель автоматический ВА-99C (Compact NS) 400/200А 3P 45кА EKF PROxima. Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, блок ротоактивных контактов с двумя дугогасительными камерами представляет собой жесткую сборку в отдельном корпусе, механизма управления, блока защиты от сверхтоков и перегрузки (расцепителя). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.

Применяются в качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок:

• • защита цепей электродвигателей;
• • защита отходящих линий, в том числе в ГРЩ, ЩС;
• • в схемах автоматического включения резервного питания;
• • с секционированием (на трех выключателях) и без секционирования (на выключателях);
• • защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
• Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
• • дистанционные коммутации электрооборудования;
• • в схемах диспетчеризации и энергосбережения.
• Технические характеристики:

• Тип подключения силовой электрич. цепи	Болтовое соединение
  Номин. отключающая способность по ГОСТ IEC 60898-1-1	45 кА
  Конструкция прибора	Комплектное устройство в корпусе
  Комплектное устройство с утройством защиты	Да
  Диапазон уставки тока расцепления	72...200 А
  Моторный привод встроенный	Нет
  Количество вспомогат. нормально замкнутых (НЗ) контактов	0
  Количество полюсов	3
  Номин. напряжение	400...690 В
  Номин. продолжительный ток Iu	200 А
  Возможность установки индикатора отключения	Да
  Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	2000...2000 А
  Номин. отключающая способность по ГОСТ IEC 60898-1	45 кА
  Крепление на DIN рейку	Нет
  Тип элемента управления	Рычаг купольный
  Номин. отключающая способность Icu при 400 В, 50 Гц	45 кА
  Встроенная защита от замыканий на землю	Нет
  Диапазон краткосрочной задержки расцепителя короткого замыкания	2000...2000 А
  С расцепителем минимального напряжения	Нет
  Моторный привод опционально	Да
  Подходит для монтажа на DIN-рейку (с ?-профилем)	Нет
  Рабочая отключающая способность, Ics, кА	35
  Степень защиты (IP)	IP30
