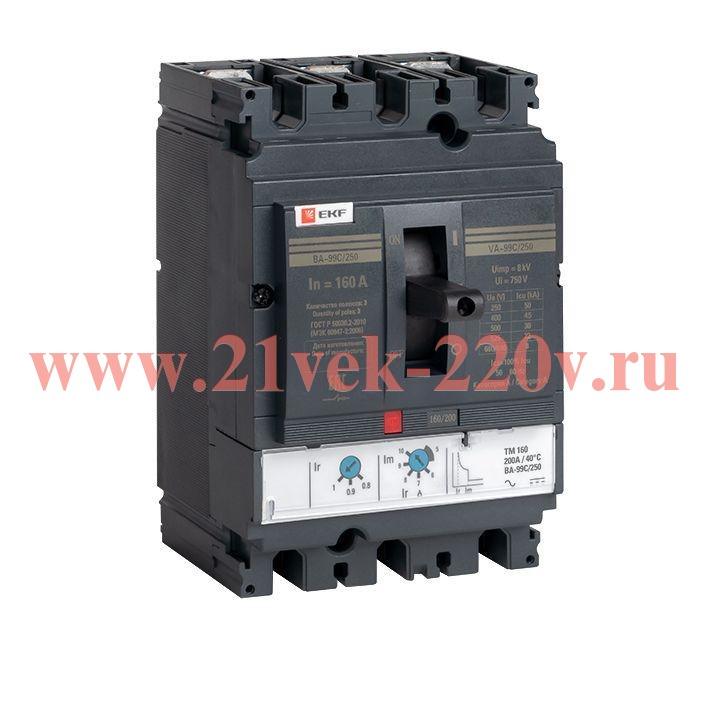

Автоматический выключатель ВА-99C 250/160А 3P 45кА EKF PROxima

Выключатель автоматический ВА-99C (Compact NS) 250/160А 3P 45кА EKF PROxima. Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, блок ротоактивных контактов с двумя дугогасительными камерами представляет собой жесткую сборку в отдельном корпусе, механизма управления, блока защиты от сверхтоков и перегрузки (расцепителя). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.

Применяются в качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок:

• • защита цепей электродвигателей;
• • защита отходящих линий, в том числе в ГРЩ, ЩС;
• • в схемах автоматического включения резервного питания;
• • с секционированием (на трех выключателях) и без секционирования (на выключателях);
• • защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
• Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
• • дистанционные коммутации электрооборудования;
• • в схемах диспетчеризации и энергосбережения.
• Технические характеристики:

• Рабочая отключающая способность, Ics, кА	45
  Крепление на DIN рейку	Нет
  Тип подключения силовой электрич. цепи	Болтовое соединение
  Тип элемента управления	Рычаг купольный
  Номин. отключающая способность Icu при 400 В, 50 Гц	45 кА
  Встроенная защита от замыканий на землю	Нет
  С расцепителем минимального напряжения	Нет
  Моторный привод опционально	Да
  Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	1600...1600 А
  Моторный привод встроенный	Нет
  Наличие сертификата ТРТС	Да
  Возможность установки индикатора отключения	Да
  Конструкция прибора	Комплектное устройство в корпусе
  Диапазон уставки тока расцепления	128...160 А
  Номин. отключающая способность по ГОСТ IEC 60898-1-1	45 кА
  Серия	PROxima
  Количество полюсов	3
  Номин. напряжение	400...690 В
  Комплектное устройство с утройством защиты	Да
  Номин. продолжительный ток Iu	160 А
