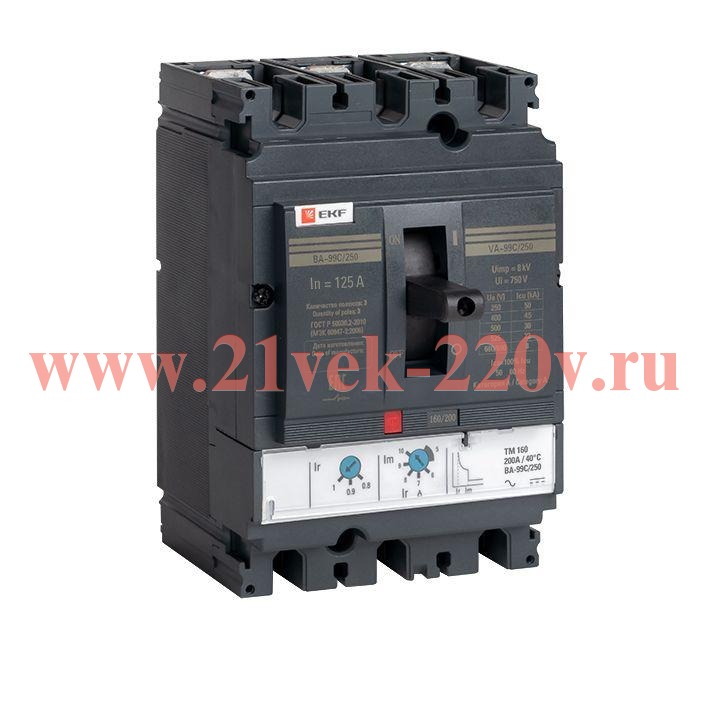

Автоматический выключатель ВА-99C 250/125А 3P 45кА EKF PROxima

Выключатель автоматический ВА-99C (Compact NS) 250/125А 3P 45кА EKF PROxima. Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, блок ротоактивных контактов с двумя дугогасительными камерами представляет собой жесткую сборку в отдельном корпусе, механизма управления, блока защиты от сверхтоков и перегрузки (расцепителя). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.

Применяются в качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок:

• • защита цепей электродвигателей;
• • защита отходящих линий, в том числе в ГРЩ, ЩС;
• • в схемах автоматического включения резервного питания;
• • с секционированием (на трех выключателях) и без секционирования (на выключателях);
• • защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
• Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
• • дистанционные коммутации электрооборудования;
• • в схемах диспетчеризации и энергосбережения.
• Технические характеристики:

• Диапазон уставки тока расцепления	100...125 А
  Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	1250...1250 А
  Диапазон краткосрочной задержки расцепителя короткого замыкания	100...1250 А
  Производитель	EKF
  Моторный привод опционально	Да
  С расцепителем минимального напряжения	Нет
  Моторный привод встроенный	Нет
  Серия	PROxima
  Крепление на DIN рейку	Нет
  Тип подключения силовой электрич. цепи	Болтовое соединение
  Номин. отключающая способность по ГОСТ IEC 60898-1-1	45 кА
  Встроенная защита от замыканий на землю	Нет
  Номин. отключающая способность Icu при 400 В, 50 Гц	45 кА
  Тип элемента управления	Рычаг купольный
  Наличие сертификата ТРТС	Да
  Возможность установки индикатора отключения	Да
  Номин. продолжительный ток Iu	125 А
  Комплектное устройство с утройством защиты	Да
  Номин. напряжение	400...690 В
