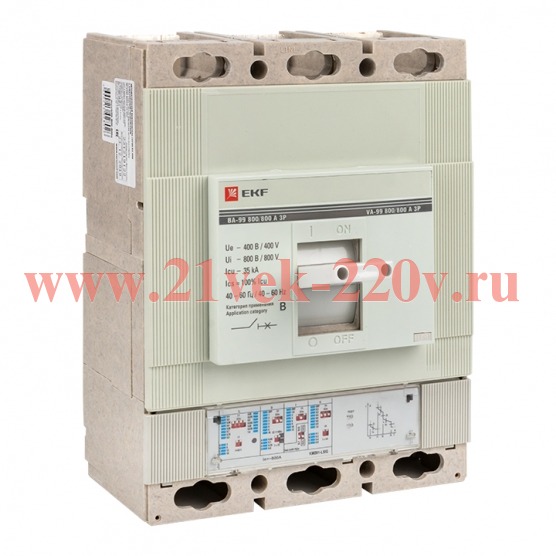

Выключатель автоматический ВА-99 800/ 800А 3P 35кА с электронным расцепителем EKF PROxima. Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем «ВКЛ». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброса» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система дугогашения выключателей весьма эффективна и в исполнениях ВА-99 - 125/125А и ВА-99 - 160/160А - состоит из дугогасительных решеток со стальными никеллированнными дугогасительными вкладышами: в исполнении ВА-99 - 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин вставленных в крышку. Тем не менее, при установке выключателей в замкнутый объем распределительных устройств, необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги, в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов входящих в комплект поставки. Допускается подключение питающих шин снизу. Провода или шины к потребителю подключают на нижние зажимы.
Приминение:
- В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
- • защита цепей электродвигателей;
- • защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
- • в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях);
- • ВА-99 габаритов 400, 800, 1600 дополнительно к вышеперечисленным применениям могут применяться для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ;
- • допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования: дистанционные коммутации электрооборудования; допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей; в схемах диспетчеризации и энергосбережения.
- Технические характеристики:
- Количество полюсов3Степень защиты (IP)IP30Есть штрихкод на каждой штуке товараДаНомин. отключающая способность по ГОСТ IEC 60898-135 кАВид подключения главной электрич. цепиПередняя сторонаНомин. напряжение400...690 ВНомин. продолжительный ток Iu800 АС расцепителем минимального напряженияНетКоличество вспомогат. нормально разомкнутых (НО) контактов0Гарантийный срок эксплуатации, лет7Количество вспомогат. переключающих контактов0Количество вспомогат. нормально замкнутых (НЗ) контактов0Комплектное устройство с утройством защитыДаКрепление на DIN рейкуНетДиапазон уставки тока расцепления800...800 АКонструкция прибораКомплектное устройство в корпусеНомин. отключающая способность по ГОСТ IEC 60898-1-135 кАРабочая отключающая способность, Ics, кА35Подходит для монтажа на DIN-рейку (с ?-профилем)НетВозможность установки индикатора отключенияДаСрок службы, лет10Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания1200...9600 АТип подключения силовой электрич. цепиБолтовое соединениеТип элемента управленияРычаг купольныйНомин. отключающая способность Icu при 400 В, 50 Гц35 кАВстроенная защита от замыканий на землюНетМоторный привод встроенныйНетСерияPROximaМоторный привод опциональноДаДиапазон краткосрочной задержки расцепителя короткого замыкания8000...8000 А
Количество вспомогательных замыкающих контактов: | 0 |
Номинальный ток длительной нагрузки Iu: | 800 |
Количество полюсов: | 3 |
Диапазон настройки устройства защиты от перегрузки с: | 800 |
Диапазон настройки устройства защиты от перегрузки по: | 800 |
Имеется указатель расцепления: | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц: | 35 |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с: | 1200 |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по: | 9600 |
Подходит для монтажа на DIN-рейку: | Нет |
Встроенная защита от замыканий на землю: | Нет |
С защитой по минимальному напряжению: | Нет |
Конструктивное исполнение: | Комплектное устройство в корпусе |
