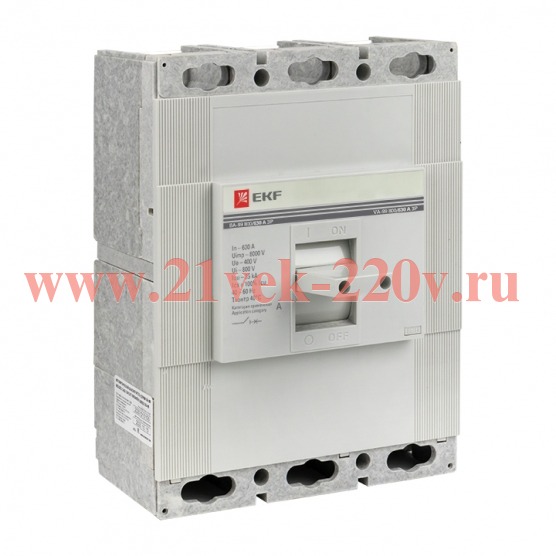

Автоматический выключатель ВА-99 800/630А 3P 35кА EKF PROxima

Выключатель автоматический ВА-99 800/ 630А 3P 35кА EKF PROxima. Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем «ВКЛ». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброса» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система дугогашения выключателей весьма эффективна и в исполнениях ВА-99 - 125/125А и ВА-99 - 160/160А - состоит из дугогасительных решеток со стальными никеллированнными дугогасительными вкладышами: в исполнении ВА-99 - 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин вставленных в крышку. Тем не менее, при установке выключателей в замкнутый объем распределительных устройств, необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги, в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов входящих в комплект поставки. Допускается подключение питающих шин снизу. Провода или шины к потребителю подключают на нижние зажимы.

Приминение:

• В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
• • защита цепей электродвигателей;
• • защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
• • в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях);
• • ВА-99 габаритов 400, 800, 1600 дополнительно к вышеперечисленным применениям могут применяться для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ;
• • допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования: дистанционные коммутации электрооборудования; допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей; в схемах диспетчеризации и энергосбережения.
• Технические характеристики:

• Номин. отключающая способность по ГОСТ IEC 60898-1-1	35 кА
  Серия	PROxima
  Диапазон краткосрочной задержки расцепителя короткого замыкания	6300...6300 А
  Моторный привод опционально	Да
  С расцепителем минимального напряжения	Нет
  Количество вспомогат. нормально замкнутых (НЗ) контактов	0
  Срок службы, лет	10
  Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	6300...6300 А
  Моторный привод встроенный	Нет
  Рабочая отключающая способность, Ics, кА	35
  Подходит для монтажа на DIN-рейку (с ?-профилем)	Нет
  Крепление на DIN рейку	Нет
  Тип подключения силовой электрич. цепи	Болтовое соединение
  Тип элемента управления	Рычаг купольный
  Номин. отключающая способность Icu при 400 В, 50 Гц	35 кА
  Встроенная защита от замыканий на землю	Нет
  Диапазон уставки тока расцепления	630...630 А
  Возможность установки индикатора отключения	Да
  Есть штрихкод на каждой штуке товара	Да
  Вид подключения главной электрич. цепи	Передняя сторона
  Конструкция прибора	Комплектное устройство в корпусе
  Номин. продолжительный ток Iu	630 А
  Комплектное устройство с утройством защиты	Да
  Номин. напряжение	400...690 В
  Количество вспомогат. переключающих контактов	0
  Гарантийный срок эксплуатации, лет	7
  Количество вспомогат. нормально разомкнутых (НО) контактов	0
  Степень защиты (IP)	IP30
  Количество полюсов	3
  Номин. отключающая способность по ГОСТ IEC 60898-1	35 кА
