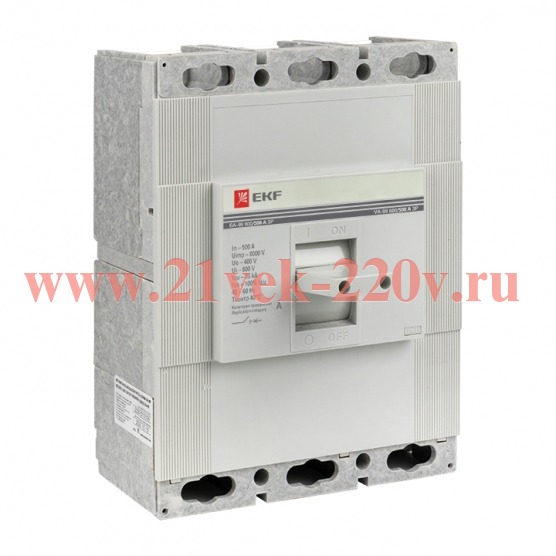

Автоматический выключатель ВА-99 800/500А 3P 35кА EKF PROxima

Выключатель автоматический ВА-99 800/ 500А 3P 35кА EKF PROxima. Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем «ВКЛ». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброса» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система дугогашения выключателей весьма эффективна и в исполнениях ВА-99 - 125/125А и ВА-99 - 160/160А - состоит из дугогасительных решеток со стальными никеллированнными дугогасительными вкладышами: в исполнении ВА-99 - 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин вставленных в крышку. Тем не менее, при установке выключателей в замкнутый объем распределительных устройств, необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги, в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов входящих в комплект поставки. Допускается подключение питающих шин снизу. Провода или шины к потребителю подключают на нижние зажимы.

Приминение:

• В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
• • защита цепей электродвигателей;
• • защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
• • в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях);
• • ВА-99 габаритов 400, 800, 1600 дополнительно к вышеперечисленным применениям могут применяться для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ;
• • допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования: дистанционные коммутации электрооборудования; допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей; в схемах диспетчеризации и энергосбережения.
• Технические характеристики:

• Серия	PROxima
  Крепление на DIN рейку	Нет
  Номин. отключающая способность по ГОСТ IEC 60898-1-1	35 кА
  Конструкция прибора	Комплектное устройство в корпусе
  Количество вспомогат. нормально разомкнутых (НО) контактов	0
  Гарантийный срок эксплуатации, лет	7
  Количество вспомогат. переключающих контактов	0
  Степень защиты (IP)	IP30
  Диапазон краткосрочной задержки расцепителя короткого замыкания	5000...5000 А
  Производитель	EKF
  Прямой контракт	Нет
  Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	5000...5000 А
  Количество полюсов	3
  Количество вспомогат. нормально замкнутых (НЗ) контактов	0
  Соответствие ГОСТ/МЭК/ТУ	ГОСТ Р50030.2 (МЭК 60947-2)
  Диапазон уставки тока расцепления	500...500 А
  Гарантийный срок хранения, лет	7
  Комплектное устройство с утройством защиты	Да
  Вид подключения главной электрич. цепи	Передняя сторона
  Тип элемента управления	Рычаг купольный
  Номин. отключающая способность Icu при 400 В, 50 Гц	35 кА
  Встроенная защита от замыканий на землю	Нет
  Тип подключения силовой электрич. цепи	Болтовое соединение
  Номин. продолжительный ток Iu	500 А
  Моторный привод встроенный	Нет
  Возможность установки индикатора отключения	Да
  Наличие сертификата ТРТС	Да
  Номин. отключающая способность по ГОСТ IEC 60898-1	35 кА
  Рабочая отключающая способность, Ics, кА	35
  Подходит для монтажа на DIN-рейку (с ?-профилем)	Нет
  Есть штрихкод на каждой штуке товара	Да
  Срок службы, лет	10
  С расцепителем минимального напряжения	Нет
  Моторный привод опционально	Да
  Номин. напряжение	400...690 В
