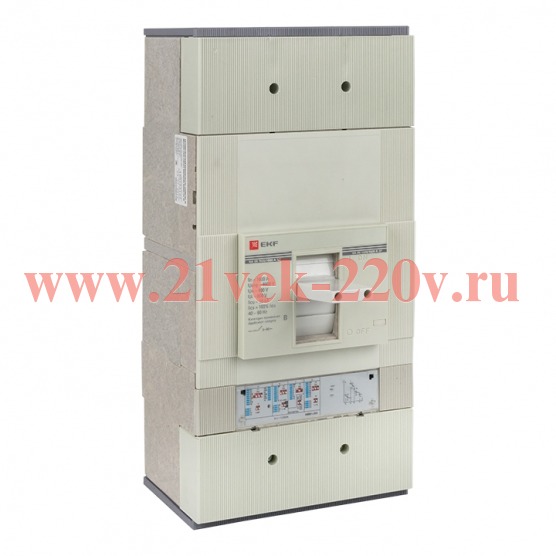

Автоматический выключатель ВА-99 1600/1600А 3P 50кА с электронным расцепителем EKF PROxima

Выключатель автоматический ВА-99 1600/1600А 3P 50кА с электронным расцепителем EKF PROxima. Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем «ВКЛ». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброса» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система дугогашения выключателей весьма эффективна и в исполнениях ВА-99 - 125/125А и ВА-99 - 160/160А - состоит из дугогасительных решеток со стальными никеллированнными дугогасительными вкладышами: в исполнении ВА-99 - 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин вставленных в крышку. Тем не менее, при установке выключателей в замкнутый объем распределительных устройств, необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги, в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов входящих в комплект поставки. Допускается подключение питающих шин снизу. Провода или шины к потребителю подключают на нижние зажимы.

Приминение:

• В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
• • защита цепей электродвигателей;
• • защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
• • в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях);
• • ВА-99 габаритов 400, 800, 1600 дополнительно к вышеперечисленным применениям могут применяться для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ;
• • допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования: дистанционные коммутации электрооборудования; допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей; в схемах диспетчеризации и энергосбережения.
• Технические характеристики:

• Тип элемента управления:	Рычаг купольный
  Номин. отключающая способность Icu при 400 В, 50 Гц:	50 кА
  Встроенная защита от замыканий на землю:	Нет
  Количество полюсов:	3
  Количество вспомогат. нормально замкнутых (НЗ) контактов:	0
  Комплектное устройство с утройством защиты:	Да
  Диапазон уставки тока расцепления:	640...1600 А
  Номин. отключающая способность по ГОСТ IEC 60898-1-1:	50 кА
  Конструкция прибора:	Комплектное устройство в корпусе
  Количество вспомогат. нормально разомкнутых (НО) контактов:	0
  Гарантийный срок эксплуатации, лет:	7
  Количество вспомогат. переключающих контактов:	0
  Возможность установки индикатора отключения:	Да
  Номин. напряжение:	400...690 В
  Номин. отключающая способность по ГОСТ IEC 60898-1:	50 кА
  Крепление на DIN рейку:	Нет
  Есть штрихкод на каждой штуке товара:	Да
  Диапазон краткосрочной задержки расцепителя короткого замыкания:	6400...16000 А
  Степень защиты (IP):	IP30
  Моторный привод опционально:	Да
  Срок службы, лет:	10
  Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания:	2400...19200 А
  С расцепителем минимального напряжения:	Нет
  Рабочая отключающая способность, Ics, кА:	50
  Подходит для монтажа на DIN-рейку (с ?-профилем):	Нет
  Номин. продолжительный ток Iu:	1 600 А
  Моторный привод встроенный:	Нет
  Вид подключения главной электрич. цепи:	Передняя сторона
  Серия:	PROxima
  Тип подключения силовой электрич. цепи:	Болтовое соединение
