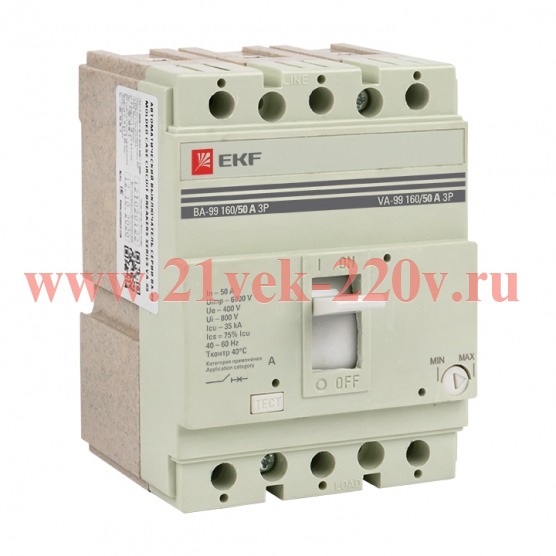

Выключатель автоматический ВА-99 160/ 50А 3P 35кА EKF PROxima. Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем «ВКЛ». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброса» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система дугогашения выключателей весьма эффективна и в исполнениях ВА-99 - 125/125А и ВА-99 - 160/160А - состоит из дугогасительных решеток со стальными никеллированнными дугогасительными вкладышами: в исполнении ВА-99 - 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин вставленных в крышку. Тем не менее, при установке выключателей в замкнутый объем распределительных устройств, необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги, в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов входящих в комплект поставки. Допускается подключение питающих шин снизу. Провода или шины к потребителю подключают на нижние зажимы.
Приминение:
- В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
- • защита цепей электродвигателей;
- • защита отходящих линий, в том числе в ГРЩ, ЩС, ЩР;
- • в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях);
- • ВА-99 габаритов 400, 800, 1600 дополнительно к вышеперечисленным применениям могут применяться для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ;
- • допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования: дистанционные коммутации электрооборудования; допускается использование автоматических выключателей для нечастых пусков асинхронных двигателей; в схемах диспетчеризации и энергосбережения.
- Технические характеристики:
- Номин. напряжение:400...690 ВС расцепителем минимального напряжения:НетСрок службы, лет:10Серия:PROximaМоторный привод встроенный:НетМоторный привод опционально:ДаКоличество вспомогат. нормально разомкнутых (НО) контактов:0Гарантийный срок эксплуатации, лет:7Количество вспомогат. переключающих контактов:0Тип элемента управления:Рычаг купольныйНомин. отключающая способность Icu при 400 В, 50 Гц:35 кАВстроенная защита от замыканий на землю:НетВид подключения главной электрич. цепи:Передняя сторонаРабочая отключающая способность, Ics, кА:26,25Подходит для монтажа на DIN-рейку (с ?-профилем):НетСтепень защиты (IP):IP30Есть штрихкод на каждой штуке товара:ДаТип подключения силовой электрич. цепи:Болтовое соединениеДиапазон регулировки без задержки срабатывания расцепителя короткого замыкания:500...500 АДиапазон краткосрочной задержки расцепителя короткого замыкания:500...500 АПроизводитель:EKFПрямой контракт:НетВозможность установки индикатора отключения:ДаНаличие сертификата ТРТС:ДаНомин. продолжительный ток Iu:50 АНомин. отключающая способность по ГОСТ IEC 60898-1:35 кАКоличество вспомогат. нормально замкнутых (НЗ) контактов:0Соответствие ГОСТ/МЭК/ТУ:ГОСТ Р50030.2 (МЭК 60947-2)Количество полюсов:3Конструкция прибора:Комплектное устройство в корпусеНомин. отключающая способность по ГОСТ IEC 60898-1-1:35 кАДиапазон уставки тока расцепления:40...50 АКрепление на DIN рейку:НетГарантийный срок хранения, лет:7Комплектное устройство с утройством защиты:Да
Количество вспомогательных замыкающих контактов: | 0 |
Номинальный ток длительной нагрузки Iu: | 50 |
Количество полюсов: | 3 |
Диапазон настройки устройства защиты от перегрузки с: | 40 |
Диапазон настройки устройства защиты от перегрузки по: | 50 |
Имеется указатель расцепления: | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц: | 35 |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с: | 500 |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по: | 500 |
Подходит для монтажа на DIN-рейку: | Нет |
Встроенная защита от замыканий на землю: | Нет |
С защитой по минимальному напряжению: | Нет |
Конструктивное исполнение: | Комплектное устройство в корпусе |
