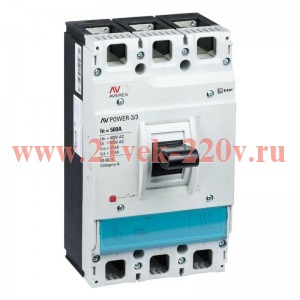

Автоматический выключатель AV POWER-3/3 500А 35kA TR. Это стандартные устройства с возможностью подбора и замены расцепителей как термомагнитных и электронных, так и расцепителей с защитой от токов утечки. Унифицированный размер модуля расцепителя позволяет установить любой расцепитель на основание для достижения необходимого типа защиты. В зависимости от необходимого типа защиты можно выбрать любой другой блок расцепителя. • Стандартный ТМ-расцепитель. • Электронный расцепитель обеспечивает трехступенчатую защиту, измерение, сигнализацию и функцию передачи данных. • Модуль связи может быть настроен для работы с четырьмя единицами дистанционного управления и адаптирован к разным протоколам обмена данных. Cпециальная самопозиционирующаяся контактная система позволяет повысить пятно контакта. При размыкании образует магнитное поле, которое увлекает дугу в дугогасительную камеру. Серебросодержащие контактные площадки обеспечивают небольшое переходное соединение и долговечность. Применяются в качестве вводных выключателей для применения в промышленности и на сложных инфраструктурных объектах:
- • гражданского жилого строительства;
- • коммерческих строительных объектов;
- • производственных площадок;
- • в схемах автоматического включения резервного питания;
- • с секционированием (на трех выключателях) и без секционирования (на выключателях);
- • дистанционные коммутации электрооборудования;
- • в схемах диспетчеризации и энергосбережения, в том числе в составе систем АСКУЕ.
- Технические характеристики:
- Степень защиты (IP)IP30Номин. отключающая способность по ГОСТ IEC 60898-1-135 кАДиапазон уставки тока расцепления500...500 АМоторный привод встроенныйНетСерияAveresКонструкция прибораКомплектное устройство в корпусеТип подключения силовой электрич. цепиБолтовое соединениеКоличество вспомогат. нормально замкнутых (НЗ) контактов0Номин. напряжение400...690 ВМоторный привод опциональноДаС расцепителем минимального напряженияНетСрок службы, лет10Количество вспомогат. нормально разомкнутых (НО) контактов0Гарантийный срок эксплуатации, лет10Количество вспомогат. переключающих контактов0Рабочая отключающая способность, Ics, кА35Подходит для монтажа на DIN-рейку (с ?-профилем)НетГарантийный срок хранения, лет10Комплектное устройство с утройством защитыДаДиапазон краткосрочной задержки расцепителя короткого замыкания5000...5000 АПроизводительEKFТип элемента управленияРычаг купольныйНомин. отключающая способность Icu при 400 В, 50 Гц35 кАВстроенная защита от замыканий на землюНетНомин. продолжительный ток Iu500 АДиапазон регулировки без задержки срабатывания расцепителя короткого замыкания5000...5000 АНомин. отключающая способность по ГОСТ IEC 60898-135 кА
Количество вспомогательных замыкающих контактов: | 0 |
Количество вспомогательных размыкающих контактов: | 0 |
Номинальный ток длительной нагрузки Iu: | 500 |
Количество полюсов: | 3 |
Диапазон настройки устройства защиты от перегрузки с: | 500 |
Диапазон настройки устройства защиты от перегрузки по: | 500 |
Количество вспомогательных переключающих контактов: | 0 |
Номинальное напряжение с: | 400 |
Номинальное напряжение по: | 690 |
Имеется указатель расцепления: | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц: | 35 |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с: | 5000 |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по: | 5000 |
Подходит для монтажа на DIN-рейку: | Нет |
Встроенная защита от замыканий на землю: | Нет |
Моторный привод опционально: | Да |
С защитой по минимальному напряжению: | Нет |
Конструктивное исполнение: | Комплектное устройство в корпусе |
