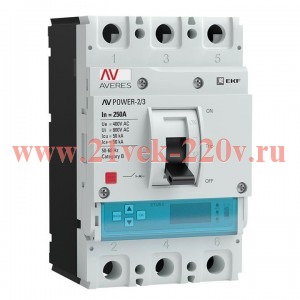

Автоматический выключатель AV POWER-2/3 250А 50kA ETU6.2. Это стандартные устройства с возможностью подбора и замены расцепителей как термомагнитных и электронных, так и расцепителей с защитой от токов утечки. Унифицированный размер модуля расцепителя позволяет установить любой расцепитель на основание для достижения необходимого типа защиты. В зависимости от необходимого типа защиты можно выбрать любой другой блок расцепителя. • Стандартный ТМ-расцепитель. • Электронный расцепитель обеспечивает трехступенчатую защиту, измерение, сигнализацию и функцию передачи данных. • Модуль связи может быть настроен для работы с четырьмя единицами дистанционного управления и адаптирован к разным протоколам обмена данных. Cпециальная самопозиционирующаяся контактная система позволяет повысить пятно контакта. При размыкании образует магнитное поле, которое увлекает дугу в дугогасительную камеру. Серебросодержащие контактные площадки обеспечивают небольшое переходное соединение и долговечность. Применяются в качестве вводных выключателей для применения в промышленности и на сложных инфраструктурных объектах:
- • гражданского жилого строительства;
- • коммерческих строительных объектов;
- • производственных площадок;
- • в схемах автоматического включения резервного питания;
- • с секционированием (на трех выключателях) и без секционирования (на выключателях);
- • дистанционные коммутации электрооборудования;
- • в схемах диспетчеризации и энергосбережения, в том числе в составе систем АСКУЕ.
- Технические характеристики:
- Номин. напряжение400...690 ВТип подключения силовой электрич. цепиБолтовое соединениеНомин. отключающая способность по ГОСТ IEC 60898-150 кАДиапазон краткосрочной задержки расцепителя короткого замыкания1000...2500 АПроизводительEKFКрепление на DIN рейкуНетЕсть штрихкод на каждой штуке товараДаСтепень защиты (IP)IP30Номин. продолжительный ток Iu250 АСерияAveresВид подключения главной электрич. цепиПередняя сторонаМоторный привод встроенныйНетВстроенная защита от замыканий на землюНетНомин. отключающая способность Icu при 400 В, 50 Гц50 кАТип элемента управленияРычаг купольныйСрок службы, лет10Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания500...3500 АРабочая отключающая способность, Ics, кА50Подходит для монтажа на DIN-рейку (с ?-профилем)НетМоторный привод опциональноДаС расцепителем минимального напряженияНетКоличество вспомогат. нормально разомкнутых (НО) контактов0Гарантийный срок эксплуатации, лет10Количество вспомогат. переключающих контактов0Количество полюсов3Комплектное устройство с утройством защитыДаГарантийный срок хранения, лет10Диапазон уставки тока расцепления100...250 АНомин. отключающая способность по ГОСТ IEC 60898-1-150 кАКонструкция прибораКомплектное устройство в корпусе
Количество вспомогательных замыкающих контактов: | 0 |
Количество вспомогательных размыкающих контактов: | 0 |
Номинальный ток длительной нагрузки Iu: | 250 |
Количество полюсов: | 3 |
Диапазон настройки устройства защиты от перегрузки с: | 100 |
Диапазон настройки устройства защиты от перегрузки по: | 250 |
Количество вспомогательных переключающих контактов: | 0 |
Номинальное напряжение с: | 400 |
Номинальное напряжение по: | 690 |
Имеется указатель расцепления: | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц: | 50 |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с: | 500 |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по: | 3500 |
Подходит для монтажа на DIN-рейку: | Нет |
Встроенная защита от замыканий на землю: | Нет |
Моторный привод опционально: | Да |
С защитой по минимальному напряжению: | Нет |
Конструктивное исполнение: | Комплектное устройство в корпусе |
