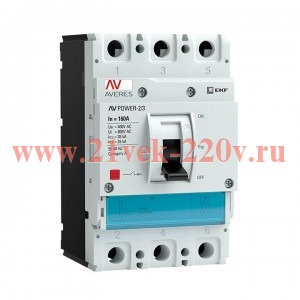

Автоматический выключатель AV POWER-2/3 160А 35kA TR. Это стандартные устройства с возможностью подбора и замены расцепителей как термомагнитных и электронных, так и расцепителей с защитой от токов утечки. Унифицированный размер модуля расцепителя позволяет установить любой расцепитель на основание для достижения необходимого типа защиты. В зависимости от необходимого типа защиты можно выбрать любой другой блок расцепителя. • Стандартный ТМ-расцепитель. • Электронный расцепитель обеспечивает трехступенчатую защиту, измерение, сигнализацию и функцию передачи данных. • Модуль связи может быть настроен для работы с четырьмя единицами дистанционного управления и адаптирован к разным протоколам обмена данных. Cпециальная самопозиционирующаяся контактная система позволяет повысить пятно контакта. При размыкании образует магнитное поле, которое увлекает дугу в дугогасительную камеру. Серебросодержащие контактные площадки обеспечивают небольшое переходное соединение и долговечность. Применяются в качестве вводных выключателей для применения в промышленности и на сложных инфраструктурных объектах:
- • гражданского жилого строительства;
- • коммерческих строительных объектов;
- • производственных площадок;
- • в схемах автоматического включения резервного питания;
- • с секционированием (на трех выключателях) и без секционирования (на выключателях);
- • дистанционные коммутации электрооборудования;
- • в схемах диспетчеризации и энергосбережения, в том числе в составе систем АСКУЕ.
- Технические характеристики:
- Номин. напряжение400...690 ВВозможность установки индикатора отключенияДаНаличие сертификата ТРТСДаНомин. продолжительный ток Iu160 АМоторный привод опциональноДаРабочая отключающая способность, Ics, кА35Подходит для монтажа на DIN-рейку (с ?-профилем)НетВид подключения главной электрич. цепиПередняя сторонаЕсть штрихкод на каждой штуке товараДаВстроенная защита от замыканий на землюНетНомин. отключающая способность Icu при 400 В, 50 Гц35 кАТип элемента управленияРычаг купольныйТип подключения силовой электрич. цепиБолтовое соединениеКоличество вспомогат. нормально замкнутых (НЗ) контактов0Моторный привод встроенныйНетНомин. отключающая способность по ГОСТ IEC 60898-135 кАСерияAveresДиапазон регулировки без задержки срабатывания расцепителя короткого замыкания1600...1600 АСрок службы, лет10Крепление на DIN рейкуНетДиапазон краткосрочной задержки расцепителя короткого замыкания1600...1600 АПроизводительEKFСтепень защиты (IP)IP30С расцепителем минимального напряженияНетКоличество полюсов3Диапазон уставки тока расцепления160...160 АКомплектное устройство с утройством защитыДаГарантийный срок хранения, лет10Номин. отключающая способность по ГОСТ IEC 60898-1-135 кАКонструкция прибораКомплектное устройство в корпусе
Количество вспомогательных замыкающих контактов: | 0 |
Количество вспомогательных размыкающих контактов: | 0 |
Номинальный ток длительной нагрузки Iu: | 160 |
Количество полюсов: | 3 |
Диапазон настройки устройства защиты от перегрузки с: | 160 |
Диапазон настройки устройства защиты от перегрузки по: | 160 |
Количество вспомогательных переключающих контактов: | 0 |
Номинальное напряжение с: | 400 |
Номинальное напряжение по: | 690 |
Имеется указатель расцепления: | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц: | 35 |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с: | 1600 |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по: | 1600 |
Подходит для монтажа на DIN-рейку: | Нет |
Встроенная защита от замыканий на землю: | Нет |
Моторный привод опционально: | Да |
С защитой по минимальному напряжению: | Нет |
Конструктивное исполнение: | Комплектное устройство в корпусе |
