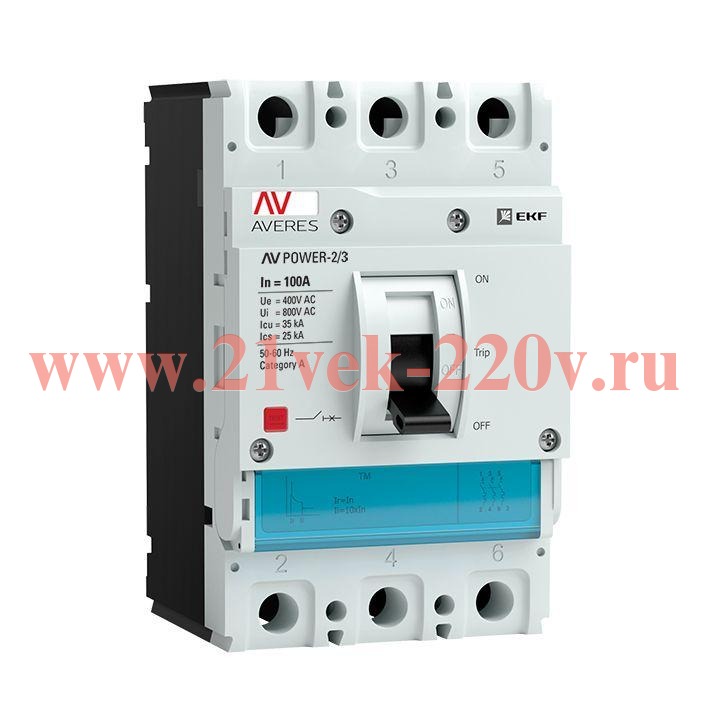

Автоматический выключатель AV POWER-2/3 100А 35kA TR. Это стандартные устройства с возможностью подбора и замены расцепителей как термомагнитных и электронных, так и расцепителей с защитой от токов утечки. Унифицированный размер модуля расцепителя позволяет установить любой расцепитель на основание для достижения необходимого типа защиты. В зависимости от необходимого типа защиты можно выбрать любой другой блок расцепителя. • Стандартный ТМ-расцепитель. • Электронный расцепитель обеспечивает трехступенчатую защиту, измерение, сигнализацию и функцию передачи данных. • Модуль связи может быть настроен для работы с четырьмя единицами дистанционного управления и адаптирован к разным протоколам обмена данных. Cпециальная самопозиционирующаяся контактная система позволяет повысить пятно контакта. При размыкании образует магнитное поле, которое увлекает дугу в дугогасительную камеру. Серебросодержащие контактные площадки обеспечивают небольшое переходное соединение и долговечность. Применяются в качестве вводных выключателей для применения в промышленности и на сложных инфраструктурных объектах:
- • гражданского жилого строительства;
- • коммерческих строительных объектов;
- • производственных площадок;
- • в схемах автоматического включения резервного питания;
- • с секционированием (на трех выключателях) и без секционирования (на выключателях);
- • дистанционные коммутации электрооборудования;
- • в схемах диспетчеризации и энергосбережения, в том числе в составе систем АСКУЕ.
- Технические характеристики:
- Моторный привод опциональноДаПроизводительEKFДиапазон краткосрочной задержки расцепителя короткого замыкания1000...1000 АДиапазон регулировки без задержки срабатывания расцепителя короткого замыкания1000...1000 АКоличество полюсов3С расцепителем минимального напряженияНетМоторный привод встроенныйНетСерияAveresКонструкция прибораКомплектное устройство в корпусеВозможность установки индикатора отключенияДаНаличие сертификата ТРТСДаНомин. отключающая способность по ГОСТ IEC 60898-1-135 кАДиапазон уставки тока расцепления100...100 АКоличество вспомогат. переключающих контактов0Гарантийный срок эксплуатации, лет10Количество вспомогат. нормально разомкнутых (НО) контактов0Количество вспомогат. нормально замкнутых (НЗ) контактов0Степень защиты (IP)IP30Срок службы, лет10Номин. отключающая способность по ГОСТ IEC 60898-135 кАВид подключения главной электрич. цепиПередняя сторонаЕсть штрихкод на каждой штуке товараДаНомин. продолжительный ток Iu100 АГарантийный срок хранения, лет10Комплектное устройство с утройством защитыДаНомин. напряжение400...690 ВТип подключения силовой электрич. цепиБолтовое соединениеПодходит для монтажа на DIN-рейку (с ?-профилем)НетРабочая отключающая способность, Ics, кА35Крепление на DIN рейкуНетТип элемента управленияРычаг купольныйНомин. отключающая способность Icu при 400 В, 50 Гц35 кАВстроенная защита от замыканий на землюНет
Количество вспомогательных замыкающих контактов: | 0 |
Количество вспомогательных размыкающих контактов: | 0 |
Номинальный ток длительной нагрузки Iu: | 100 |
Количество полюсов: | 3 |
Диапазон настройки устройства защиты от перегрузки с: | 100 |
Диапазон настройки устройства защиты от перегрузки по: | 100 |
Количество вспомогательных переключающих контактов: | 0 |
Номинальное напряжение с: | 400 |
Номинальное напряжение по: | 690 |
Имеется указатель расцепления: | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц: | 35 |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с: | 1000 |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по: | 1000 |
Подходит для монтажа на DIN-рейку: | Нет |
Встроенная защита от замыканий на землю: | Нет |
Моторный привод опционально: | Да |
С защитой по минимальному напряжению: | Нет |
Конструктивное исполнение: | Комплектное устройство в корпусе |
