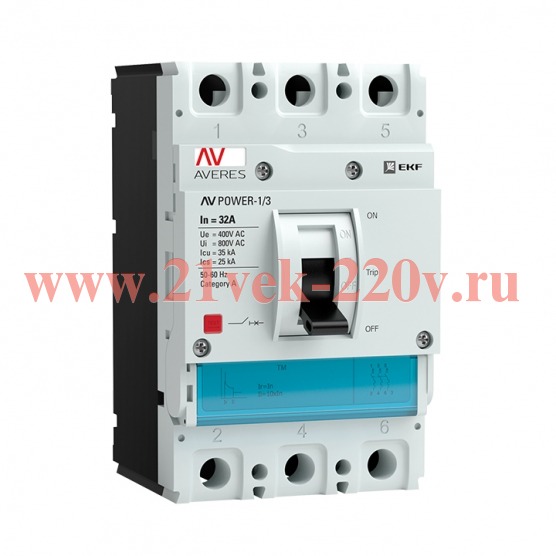

Автоматический выключатель AV POWER-1/3 32А 35kA TR. Это стандартные устройства с возможностью подбора и замены расцепителей как термомагнитных и электронных, так и расцепителей с защитой от токов утечки. Унифицированный размер модуля расцепителя позволяет установить любой расцепитель на основание для достижения необходимого типа защиты. В зависимости от необходимого типа защиты можно выбрать любой другой блок расцепителя. • Стандартный ТМ-расцепитель. • Электронный расцепитель обеспечивает трехступенчатую защиту, измерение, сигнализацию и функцию передачи данных. • Модуль связи может быть настроен для работы с четырьмя единицами дистанционного управления и адаптирован к разным протоколам обмена данных. Cпециальная самопозиционирующаяся контактная система позволяет повысить пятно контакта. При размыкании образует магнитное поле, которое увлекает дугу в дугогасительную камеру. Серебросодержащие контактные площадки обеспечивают небольшое переходное соединение и долговечность. Применяются в качестве вводных выключателей для применения в промышленности и на сложных инфраструктурных объектах:
- • гражданского жилого строительства;
- • коммерческих строительных объектов;
- • производственных площадок;
- • в схемах автоматического включения резервного питания;
- • с секционированием (на трех выключателях) и без секционирования (на выключателях);
- • дистанционные коммутации электрооборудования;
- • в схемах диспетчеризации и энергосбережения, в том числе в составе систем АСКУЕ.
- Технические характеристики:
- Номин. напряжение400...690 ВНомин. продолжительный ток Iu32 АЕсть штрихкод на каждой штуке товараДаВид подключения главной электрич. цепиПередняя сторонаКомплектное устройство с утройством защитыДаГарантийный срок хранения, лет10Конструкция прибораКомплектное устройство в корпусеКоличество вспомогат. нормально разомкнутых (НО) контактов0Гарантийный срок эксплуатации, лет10Количество вспомогат. переключающих контактов0Моторный привод опциональноДаПодходит для монтажа на DIN-рейку (с ?-профилем)НетРабочая отключающая способность, Ics, кА35Степень защиты (IP)IP30С расцепителем минимального напряженияНетСрок службы, лет10Количество полюсов3Диапазон уставки тока расцепления32...32 АДиапазон краткосрочной задержки расцепителя короткого замыкания320...320 АПроизводительEKFДиапазон регулировки без задержки срабатывания расцепителя короткого замыкания320...320 АКрепление на DIN рейкуНетМоторный привод встроенныйНетСерияAveresНомин. отключающая способность по ГОСТ IEC 60898-135 кАНомин. отключающая способность по ГОСТ IEC 60898-1-135 кА
Количество вспомогательных замыкающих контактов: | 0 |
Количество вспомогательных размыкающих контактов: | 0 |
Номинальный ток длительной нагрузки Iu: | 32 |
Количество полюсов: | 3 |
Диапазон настройки устройства защиты от перегрузки с: | 32 |
Диапазон настройки устройства защиты от перегрузки по: | 32 |
Количество вспомогательных переключающих контактов: | 0 |
Номинальное напряжение с: | 400 |
Номинальное напряжение по: | 690 |
Имеется указатель расцепления: | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц: | 35 |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с: | 320 |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по: | 320 |
Подходит для монтажа на DIN-рейку: | Нет |
Встроенная защита от замыканий на землю: | Нет |
Моторный привод опционально: | Да |
С защитой по минимальному напряжению: | Нет |
Конструктивное исполнение: | Комплектное устройство в корпусе |
