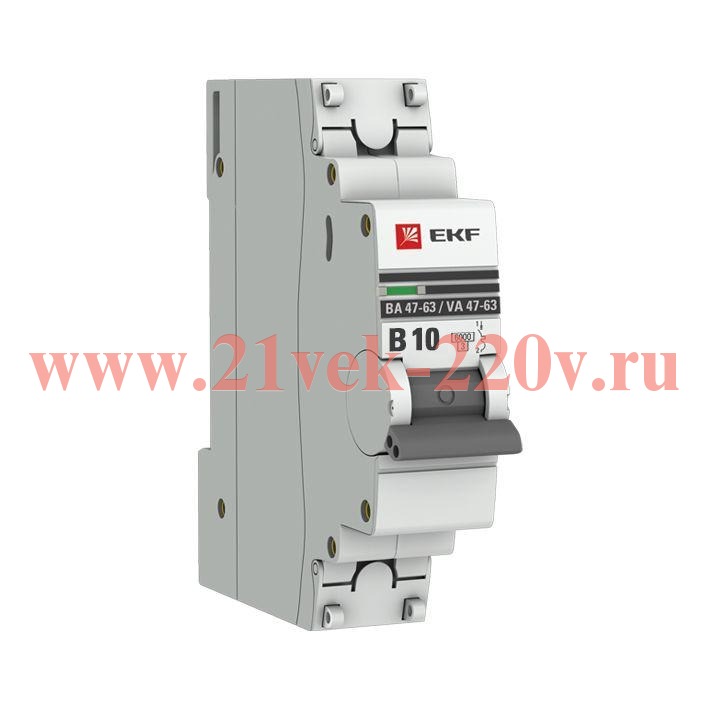

Автоматический выключатель 6кА 1P 10А (B) ВА 47-63 EKF PROxima

Автоматический выключатель 1P 10А (B) 6кА ВА 47-63 EKF PROxima

Автоматические выключатели ВА 47-63 6 кА EKF PROxima являются механическими коммутационными аппаратами, производятся в одно-, двух-, трёх- и четырёхполюсном исполнениях и соответствуют ГОСТ Р 50345-2010. Особенностью данной серии выключателей является усовершенствованная конструкция. В выключателях имеются пластиковые крышки, закры вающие доступ к винтовому зажиму и служащие для опломбирования выключателей, что исключает несанкционированный доступ к проводникам. Корпус выключателей усилен дополнительными заклёпками для устранения эффекта расхождения корпуса. Выключатели оборудованы удобной ручкой управления, обеспечивающей надежное оперирование изделиями. На лицевой панели выключателей имеется цветовой индикатор состояния. Конструкция установочного зажима обеспечивает свободную установку выключателя на DIN-рейку.

ПРИМЕНЕНИЕ: Автоматические выключатели ВА 47-63 6 кА EKF PROxima применяются в административных, промышленных и жилых сооружениях:

• проведение тока в нормальном режиме;

• оперативное управление участками электрических цепей;

• защита от токов перегрузки и короткого замыкания;

• в качестве основного элемента системы конечного распределения.

ПРЕИМУЩЕСТВА:

• Увеличенная твердость винтов;
• Автоматическая доводка рукоятки управления;
• Момент затяжки и глубина зачистки провода на корпусе;
• Двухпозиционный зажим на DIN-рейку;
• Углубления для удобного демонтажа с DIN-рейки. Можно снять одной отверткой;
• Индикаторное окно состояния контактов;
• Повышенная жесткость корпуса;
• Клеммы с насечками для надежного соединения с проводниками;
• Углубления на корпусе для охлаждения аппарата;
• Отверстия для крепления U-образной шины типа FORK;
• Панели для пломбировки клемм;
• Монолитная лицевая панель.

Класс токоограничения – ограничивает ток короткого замыкания в пределах 1/3 полупериода (2,5-6 мс).

Предельная коммутационная способность (ПКС) – это максимальный ток короткого замыкания, который выключатель сможет отключить и остаться при этом работоспособным.

Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия выключателя по превышению тока нагрузки.

Времятоковая характеристика срабатывания – диапазон срабатывания электромагнитной защиты.

В – выключатель сработает между 3- и 5-кратным значениями номинального тока. Применяют в сетях с небольшим либо отсутствующим пусковым повышением тока (осветительные).

С – выключатель сработает между 5- и 10-кратным значениями номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи (офисные помещения).

D – выключатель сработает между 10- и 14-кратным значениями номинального тока. Обычно применяется для подключения электродвигателей, имеющих большие пусковые токи.
