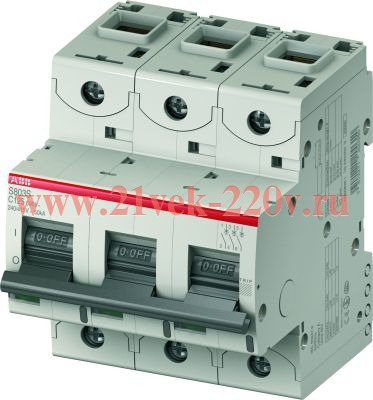

Автоматический выключатель 3P ABB S803C C25 ABB

Автоматический выключатель 3P, тип С, 25кА, серия S800 ABB

Защита цепей от  перегрузки и короткого замыкания при высокой отключающей способности. Защита резистивных и индуктивных нагрузок с низким пусковым током; Обеспечивают селективность с автоматическим выключателем в литом корпусе или резервную защиты с нижестоящими автоматическими выключателями.

   - Защита от перегрузок и коротких замыканий.
   - Защита от поражения человека электрическим током.
    -Защита от пожара

Принцип работы автоматического выключателя

Автомат ABB обеспечивает двойную защиту цепей:

При возникновении короткого замыкания активизируется электромагнитная защита. При коротком замыкании, протекающий по цепи ток, многократно возрастает. Следовательно, возрастает и ток проходящий через электромагнитную катушку автомата. Пропорционально возрастает магнитное поле, что ведет к перемещению сердечника. Тот перестает удерживать рычаг расцепителя, и контакты размыкаются.

При перегрузках, активизируется термомагнитная защита. В конструкции автоматического выключателя присутствует биметаллическая пластина сплавленная из двух металлов с разной температурой плавления. Чем выше сила тока, протекающего по защищаемой цепи, тем выше температура биметаллической пластины. Чем выше температура – тем больше пластина сгибается. При сгибании, она толкает рычаг механизма свободного расцепителя. При достижении критической температуры – расцепитель срабатывает, и контакты размыкаются.
