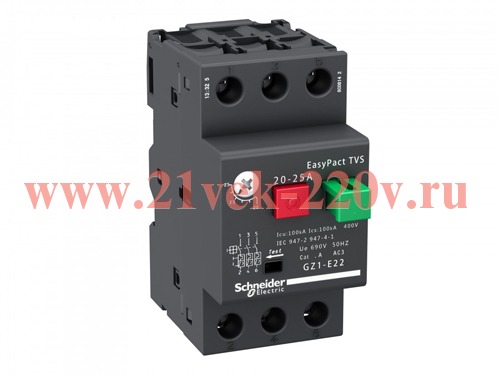

Автоматический выключатель для защиты электродвигателя EasyPact TVS Schneider Electric
Аппараты GZ1E представляют собой трёхполюсные автоматические выключатели с теплоэлектромагнитным расцепителем, специально разработанные для защиты электродвигателей в соответствии со стандартами ГОСТ Р 50030.2-99 (МЭК 60947-2-98) и ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000)
Данные автоматические выключатели присоединяются через винтовые зажимы. Чтобы обеспечить безопасную эксплуатацию и надёжное электрическое соединение для работы в неблагоприятных промышленных условиях, при вибрации и механических воздействиях, к винтовым зажимам следует присоединять проводники без кабельных наконечников. К каждому зажиму можно присоединять до двух независимых проводников.
Включение вручную осуществляется путём нажатия кнопки пуска «I», Отключение вручную осуществляется путём нажатия кнопки останова «O», Автоматическое отключение происходит при срабатывании теплоэлектромагнитного расцепителя или внешнего расцепителя напряжения.
Защита электродвигателей обеспечивается теплоэлектромагнитным расцепителем, встроенным в автоматический выключатель. Теплоэлектромагнитный расцепитель состоит из электромагнитного и теплового расцепителей.
Электромагнитный расцепитель обеспечивает защиту от короткого замыкания с нерегулируемой уставкой срабатывания Id, которая в 13 раз превышает уставку срабатывания теплового расцепителя.
Тепловой расцепитель (с автоматической компенсацией колебаний температуры окружающей среды) обеспечивает защиту от перегрузки с регулируемой уставкой срабатывания Ir. Номинальный ток двигателя устанавливается на автоматическом выключателе с помощью регулировочного диска.
Обеспечена и защита персонала: все токоведущие части защищены от прямого прикосновения пальцем.
Благодаря универсальным принадлежностям для монтажа, автоматические выключатели для защиты двигателя GZ1 E могут быть установлены как с помощью винтов, так и без их использования, на симметричную, несимметричную и комбинированную рейки.
| Ширина: | 44.5 |
| Высота: | 89 |
| Глубина: | 78 |
| Со встроенным вспомогательным выключателем: | Нет |
| Номинальный ток длительной нагрузки Iu: | 1 |
| Со встроенным расцепителем минимального напряжения: | Нет |
| Количество полюсов: | 3 |
| Номинальное напряжение с: | 690 |
| Номинальное напряжение по: | 690 |
| Диапазон настройки устройства защиты от перегрузки с: | .63 |
| Диапазон настройки устройства защиты от перегрузки по: | 1 |
| Степень защиты IP: | IP20 |
| Тип присоединения главной электрической цепи: | Винтовое соединение |
| Тип элемента управления: | Кнопка нажимная |
| Система расцепления: | Термомагнитная |
| Номинальная предел.наибольшая отключающ.способность Icu при 400В перемен.тока AC: | 100 |
| Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с: | 13 |
| Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по: | 13 |
| Чувствительный к обрыву фазы: | Нет |
| Конструктивное исполнение: | Комплектное устройство в корпусе |
