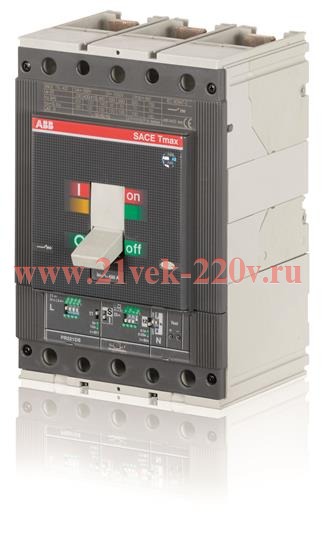

Выключатель автоматический T5N 630 PR222DS/P-LSI In=630 3p F F ABB

Серия автоматических выключателей Tmax в литом корпусе соответствует Стандарту IEC 60947-2 и включает семь основных типоразмеров с диапазоном номинального тока от 1 до 1600 А и отключающей способностью от 16 кА до 200 кА (при 380/415 В).
Для защиты сетей переменного тока предлагаются следующие автоматические выключатели:
– однополюсный автоматический выключатель T1B с термомагнитным расцепителем защиты TMF c фиксированным тепловым и электромагнитным порогом срабатывания (I₃ = 10 x In);
– автоматические выключатели T1, T2, T3 и T4 (до 50 А) с термомагнитными расцепителями защиты TMD с регулируемым тепловым (I₁ = 0,7…1 x In) и фиксированным электромагнитным (I₃ = 10 x In) порогами срабатывания;
– автоматические выключатели Т2, T3 и T5, оснащенные расцепителями защиты TMG для защиты длинных кабельных линий и генераторов; Т2 и T3 - с регулируемым тепловым (I₁ = 0,7…1 x In) и фиксированным электромагнитным (I₃ = 3 x In) порогами срабатывания; T5 - с регулируемым электромагнитным порогом срабатывания (I₃ = 2.5…5 x In);
– автоматические выключатели T4, Т5 и T6 с термомагнитными расцепителями защиты TMA c регулируемым тепловым (I₁ = 0,7…1 x In) и регулируемым электромагнитным (I₃ = 5…10 x In) порогами срабатывания;
– T2 c электронным расцепителем защиты PR221DS;
– T4, T5 и T6 с электронными расцепителями защиты PR221DS, PR222DS/P, PR222DS/PD и PR223DS;
– автоматический выключатель T7, который завершает семейство Tmax до 1600 A, оснащается электронными расцепителями защиты PR231/P, PR232/P, PR331/P и PR332/P. Автоматический выключатель T7 выпускается в двух исполнениях: с ручным управлением или с возможностью установки моторного привода - Т7 М^(*).
Облаcть применения выключателей серии Tmax для переменного тока - от 1 до 1600 А при напряжении до 690 В. Автоматические выключатели серии Tmax T1,T2,T3,T4,Т5 и T6, оснащенные термомагнитными расцепителями защиты TMF, TMD и TMA, могут также использоваться в цепях постоянного тока в диапазоне токов от 1 до 800 А при минимальном рабочем напряжении 24 В (пост. ток), в зависимости от схемы электрических соединений.
Трехполюсные автоматические выключатели Т2, Т3 и Т4 также могут оснащаться регулируемыми только магнитными расцепителями защиты МА (для работы как на переменном, так и на постоянном токе). В частности, они могут быть использованы для защиты электродвигателей (см. стр. 2/43 и далее). Для всех автоматических выключателей с термомагнитными и электронными расцепителями защиты также указывается максимальный ток срабатывания для случая однофазного короткого замыкания.
