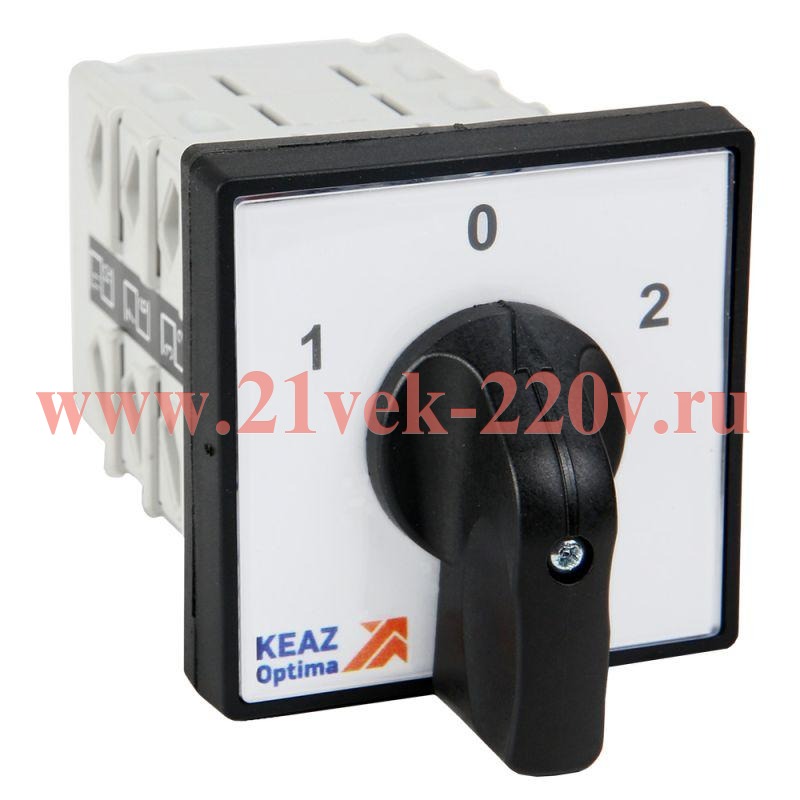

Переключатель кулачковый OptiSwitch 4G10-2549-OU-R014 КЭАЗ 350856

Переключатель кулачковый OptiSwitch 4G10-2549-OU-R014 КЭАЗ

Кулачковые переключатели серии OptiSwitch 4G имеют компактные размеры, что позволяет устанавливать их как за панель, так и на DIN-рейку. При производстве используются высококачественные изоляционные и проводниковые материалы, на контакты нанесены серебросодержащие напайки, обеспечивающие высокую электрическую проводимость.

Преимущества серии:

• Серебросодержащие напайки обеспечивают высокую проводимость и износоустойчивость контактов;

• Степень защиты IP65 позволяет использовать переключатели OptiSwitch 4G вне помещений;

• Использование ключа или навесного замка позволяет предотвратить несанкционированное включение/отключение переключателя;

• Возможность изготовления переключателей с нестандартными схемами по запросу;

• Конструкция переключателя позволяет реализовать до 24 коммутирующих цепей;

• Угол поворота рукоятки переключателя 30^о,45^о, 60^о, 90^о;

• Металлический вал гарантирует надёжность переключения;

• Удобное расположение зажимов (под углом 45^о) и невыпадающие винты клемм облегчают монтаж переключателя.

• Категория ETIM: Управляющий переключатель/командоконтроллер

• Модель (подсерия): Переключатели с нулевым положением (2-0-1)

• Габариты изделия: Ширина (мм): 48
• Габариты изделия: Высота (мм): 60
• Габариты изделия: Глубина (мм): 94

• Количество полюсов: 4
• Номинальный ток In (А): 10
• Номинальное рабочее напряжение переменного тока Ue (В): 690
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 230
• Условный тепловой ток на открытом воздухе Ith (A): 16
• Номинальный рабочий ток Ie (А) для АС-21А: 10
• Коммутационная мощность трехфазная (кВт): 5,5

• Способ крепления (монтажа): винт и din-рейка
• Тип подключения: винтовое соединение
• Модульное исполнение: нет

• Климатическое исполнение и категория размещения: У3
• Степень защиты (IP): IP44

• Стандарт российский (ГОСТ, ТУ): ТУ3424-068-05758109-2012
• Тип элемента управления: поворотная позиционная ручка с фиксацией
• Дополнительное оборудование: нет
• Вид рукоятки: R014 черный
• Номер электрической схемы и диаграммы переключений: 2549
• Тип корпуса: Открытый
• Количество коммутационных положений: 3
• Количество пакетов: 2
• Возможно измерение между фазами: да
• Возможно измерение между фазой и нейтралью: нет
• С нейтральной позицией (ОТКЛ): да
• С блоком управления: нет
• Функция переключения с фиксацией: да
• С возвратной пружиной: нет
