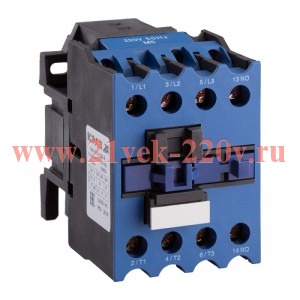

Контактор ПМЛ-2160ДМ УХЛ4 Б 32А кат. 24В AC КЭАЗ 241600

Контактор ПМЛ-2160ДМ УХЛ4 Б 32А кат. 24В AC КЭАЗ

Контакторы электромагнитные серии ПМЛ предназначены для применения в качестве коммутационных аппаратов в схемах управления электроприводами, главным образом в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором в электроустановках напряжением до 660 В переменного тока частотой 50 и 60 Гц. Контакторы серии ПМЛ могут применяться совместно с тепловыми реле серии РТЛ, обеспечивая защиту управляемых электродвигателей от токов длительных перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.

Особенности конструкции:

• Универсальный способ монтажа, как на DIN-рейку, так и на монтажную панель;

• Контактор обладает повышенной износостойкостью и малым значением переходного сопротивления контактов за счёт применения контактдеталей на основе серебра и покрытий на контактной группе;

• Широкий ассортимент контакторов по степени защиты: IP00, IP20, IP54 позволяет подобрать устройство для размещения в любых условиях;

• Возможность обеспечивать оперативный контроль состояния контактной группы на основе степени износа насечек на контактах;

• Конструкция контакторов на номинальные токи свыше 100 А позволяет монтировать одновременно две дополнительные приставки в любом наборе, что расширяет возможности вспомогательной цепи;

• Высокая жёсткость конструкции и уменьшение ошибок монтажа для контакторов на номинальные токи свыше 100 А обеспечивается за счёт наличия заводского соединения в главной цепи, установки контакторов на двух металлических рейках и механической блокировки;

• Простота работ при демонтаже катушек управления без применения специального инструмента, путём утапливания фиксатора на катушке в корпус контактора;

• Возможность установки в местах с постоянной рабочей вибрацией за счёт крепления верхней крышки винтами с фиксацией, исключающих самоотвинчивание;

• Возможность эксплуатации в суровых российских условиях при температуре окружающей среды от минус 40 до 55°С;

• Оптимальный режим эксплуатации, отсутствие шумов и повышенная надёжность работы обеспечивается применением специальной технологии изготовления магнитной системы контакторов.

• Категория ETIM: Магнитный пускатель/контактор перемен. тока (AC)

• Габариты изделия: Ширина (мм): 57
• Габариты изделия: Высота (мм): 84
• Габариты изделия: Глубина (мм): 100

• Количество полюсов: 3
• Номинальный ток In (А): 32
• Частота тока (Гц): 50/60
• Род тока: AC
• Напряжение катушки управления (В): 24
• Род тока катушки управления: AC
• Количество вспомогательных замыкающих контактов: 1
• Номинальный рабочий ток Ie (А) для AC3, V=380-400AC: 32
• Количество главных замыкающих контактов: 3
• Номинальный рабочий ток Ie (А) для AC3, V=660-690AC: 21
• Мощность двигателя Р (kW) для AC3, V=220AC: 7,5
• Мощность двигателя Р (kW) для AC3, V=380AC: 15
• Мощность двигателя Р (kW) для AC3, V=660AC: 18,5
• Номинальный рабочий ток Ie (А) для AC1, V=400AC: 50
• Номинальный рабочий ток Ie (А) для AC4, V=400AC: 12

• Способ крепления (монтажа): DIN-рейка, винт
• Тип подключения: винтовое соединение

• Климатическое исполнение и категория размещения: УХЛ4
• Степень защиты (IP): IP20

• Стандарт российский (ГОСТ, ТУ): ТУ 3420-091-05758109-2016
• Дополнительное оборудование: Нет
