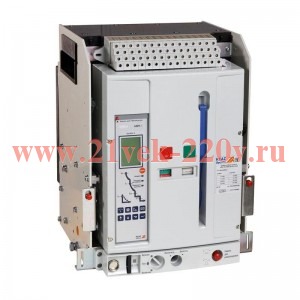

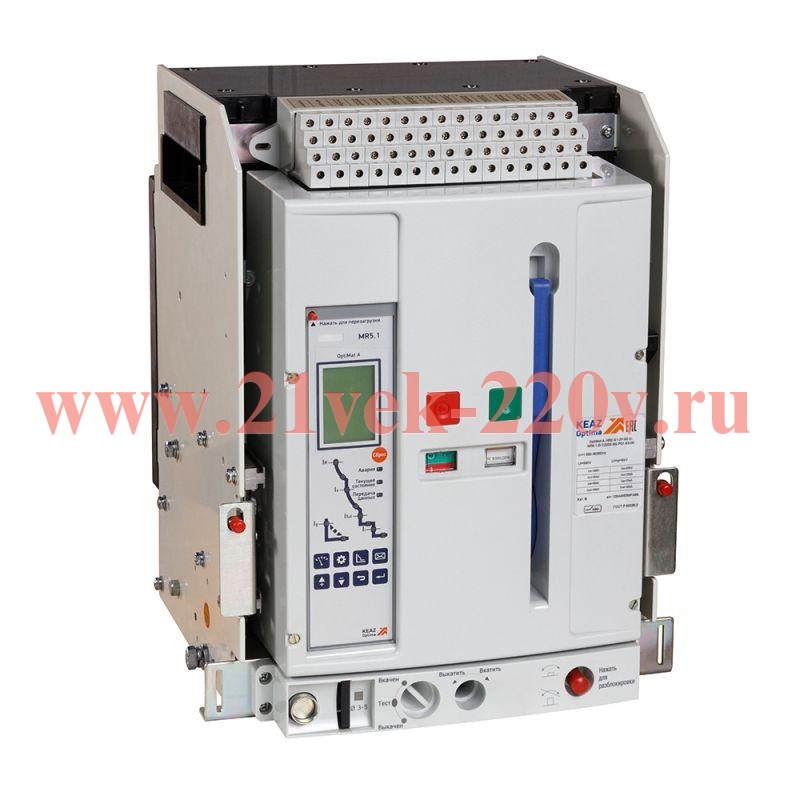

Выключатель автоматический OptiMat A 800 S1 3P 50 D MR5.1 B C2200 M2 P01 S3 00 КЭАЗ 332333

Выключатель автоматический OptiMat A 800 S1 3P 50 D MR5.1 B C2200 M2 P01 S3 00 КЭАЗ

Воздушные автоматические выключатели серии OptiMat A предназначены для проведения тока в нормальном режиме, защиты и нечастого оперирования электрических цепей с номинальным током от 630 до 6300 А. Благодаря своей конструкции, они легко справляются с большими мощностями. Устройства снабжены многочисленными видами защит, позволяющих обеспечивать требования селективности в защищаемой сети. Различное блокировочное оборудование предназначено для предотвращения неквалифицированных действий и защиты работающего и обслуживающего персонала.

• Категория ETIM: Силовой автоматический выключатель

• Тип изделия: Выключатель автоматический

• Габариты изделия: Ширина (мм): 308
• Габариты изделия: Высота (мм): 351
• Габариты изделия: Глубина (мм): 273
• Типоразмер: S1-Первый габаритный размер

• Количество полюсов: 3
• Номинальный ток In (А): 800
• Частота тока (Гц): 50/60
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 400,000
• Предельная коммутационная способность переменного тока Icu (кА): 50
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 690
• Вспомогательные (свободные) контакты: 6с
• Наличие привода: 220V AC/DC
• Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 40
• Регулировка максимальных расцепителей тока: да
• Вид расцепителей: электронный
• Количество вспомогательных размыкающих контактов: 3
• Количество вспомогательных замыкающих контактов: 3
• Номинальное напряжение изоляции Ui (В): 690
• Номинальное импульсное напряжение Uimp (кВ): 8
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 40
• Тип расцепителя: MR5.1
• Номинальный продолжительный ток Iu (А): 800
• Номинальное напряжение питания цепи управления Us (В): 230AC/DC
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 25
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 50
• Номинальный кратковременно выдерживаемый ток Icw (А): 40
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 50
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 25
• Механический счётчик циклов: да
• Катушка включения (В): 230 В АС/220 В DC
• Независимый расцепитель (В): 230 В АС/220 В DC
• Уставки по времени срабатывания расцепителя при токе 6IR (с): 1;2;4;8;12;16;20;24;30
• Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;2,5;3;4;5;6;8;10
• Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,2;0,3;0,4;OFF
• Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с): 0,1;0,2;0,3;0,4
• Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In): 2;3;4;6;8;10;12;15;OFF
• Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с): 0,1;0,2;0,3;0,4
• Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с): 0,1;0,2;0,3;0,4;OFF

• Присоединение внешних проводников: заднее
• Возможность самостоятельного подключения дополнительных устройств: да
• Способ установки: выдвижной
• Вид присоединяемых проводников: шина

• Климатическое исполнение и категория размещения: У3
• Степень защиты (IP): IP20

• Дополнительный расцепитель: Нет
• Сигнализация положения выключателя в корзине: нет
• Наличие минимального расцепителя: нет
• Конденсаторный источник питания: нет
• Замок внутренней установки: нет
• Защитные шторки: да
• Второй независимый расцепитель: Нет
• Контакт готовности к включению: нет
