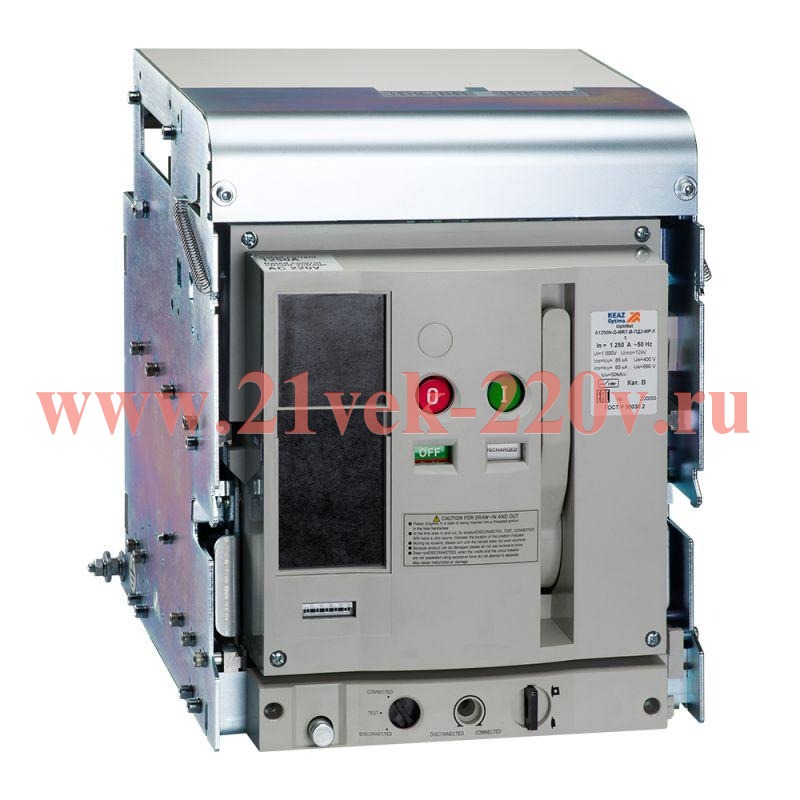

Выключатель автоматический OptiMatA 2500 S4 3P 100 D MR0 BH C0000 M0 P01 S1 03 КЭАЗ 343713

Выключатель автоматический OptiMatA 2500 S4 3P 100 D MR0 BH C0000 M0 P01 S1 03 КЭАЗ

Воздушные автоматические выключатели серии OptiMat A предназначены для проведения тока в нормальном режиме, защиты и нечастого оперирования электрических цепей с номинальным током от 630 до 6300 А. Благодаря своей конструкции, они легко справляются с большими мощностями. Устройства снабжены многочисленными видами защит, позволяющих обеспечивать требования селективности в защищаемой сети. Различное блокировочное оборудование предназначено для предотвращения неквалифицированных действий и защиты работающего и обслуживающего персонала.

• Категория ETIM: Силовой автоматический выключатель

• Тип изделия: Выключатель автоматический

• Габариты изделия: Ширина (мм): 413
• Габариты изделия: Высота (мм): 432
• Габариты изделия: Глубина (мм): 435
• Типоразмер: S4-Четвёртый габаритный размер

• Количество полюсов: 3
• Номинальный ток In (А): 2 500
• Частота тока (Гц): 50/60
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 400
• Предельная коммутационная способность переменного тока Icu (кА): 100
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 690
• Вспомогательные (свободные) контакты: 6з+6р
• Наличие привода: Нет
• Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 85
• Регулировка максимальных расцепителей тока: да
• Вид расцепителей: без расцепителей
• Количество вспомогательных размыкающих контактов: 6
• Количество вспомогательных замыкающих контактов: 6
• Номинальное напряжение изоляции Ui (В): 1 000
• Номинальное импульсное напряжение Uimp (кВ): 12
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
• Тип расцепителя: MR0
• Номинальный продолжительный ток Iu (А): 2 500
• Номинальное напряжение питания цепи управления Us (В): 230AC/DC
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 85
• Предельная коммутационная способность переменного тка Icu при 400АС (кА): 100
• Номинальный кратковременно выдерживаемый ток Icw (А): 85
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 100
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 85
• Механический счётчик циклов: да
• Катушка включения (В): Нет
• Независимый расцепитель (В): Нет
• Расцепитель минимального напряжения (В): Нет

• Присоединение внешних проводников: заднее с увеличенным расстоянием между выводами
• Возможность самостоятельного подключения дополнительных устройств: да
• Способ установки: выдвижной
• Вид присоединяемых проводников: шина

• Климатическое исполнение и категория размещения: У3
• Степень защиты (IP): IP20

• Дополнительный расцепитель: Нет
• Сигнализация положения выключателя в корзине: нет
• Наличие минимального расцепителя: нет
• Конденсаторный источник питания: нет
• Замок внутренней установки: нет
• Защитные шторки: да
• Второй независимый расцепитель: Нет
• Контакт готовности к включению: нет
• Блокировка кнопок ВКЛ/ОТКЛ навесным замком: нет
