Блок замены автоматического выключателя-АВМ10СВ/НВ-OptiMat D630N-MR1.1-ВИ-ВК-НР110DC/230AC-ПРД-ВВЦ-Р

Блок замены автоматического выключателя-АВМ10СВ/НВ-OptiMat D630N-MR1.1-ВИ-ВК-НР110DC/230AC-ПРД-ВВЦ-Р

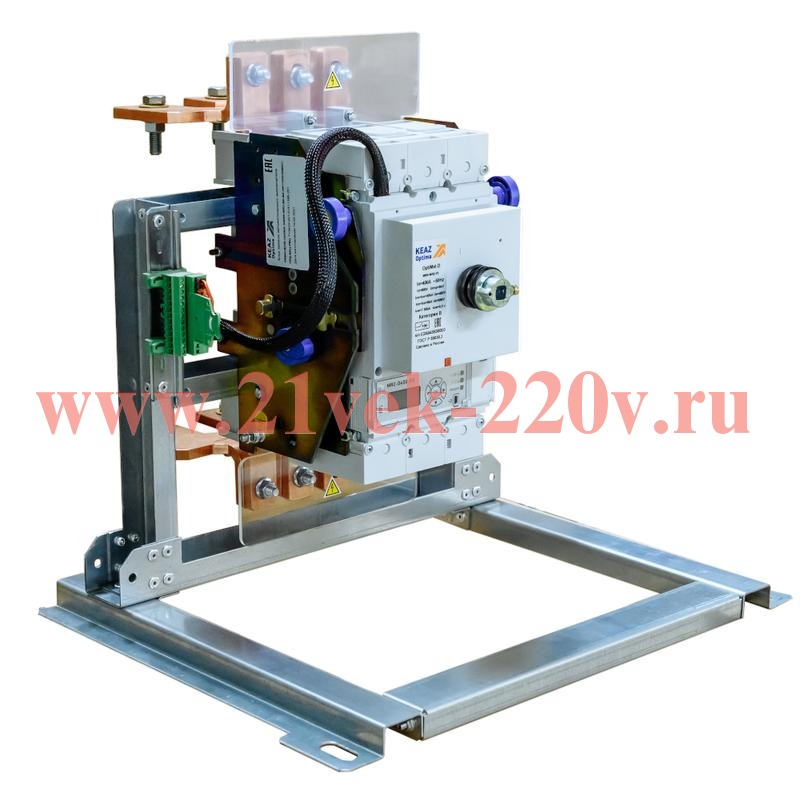

Ретрофит - блоки замены старых автоматических выключателей (БЗАВ) представляют собой монтажное основание, на котором установлен новый автоматический выключатель типа OptiMat A или OptiMat D с контактными выводами-адаптерами. Монтажное основание обеспечивает сопряжение с крепёжными отверстиями заменяемого автоматического выключателя. Контактные выводы-адаптеры обеспечивают точное сопряжение выводов нового автоматического выключателя с шинами для подключения заменяемого автоматического выключателя в НКУ.

Ретрофит на базе выключателя OptiMat D630N-MR1.1-У3.

• Категория ETIM: Силовой автоматический выключатель

• Тип изделия: Выключатель автоматический
• Ретрофит для замены выключателей: АВМ10СВ/НВ

• Габариты изделия: Ширина (мм): 535
• Габариты изделия: Высота (мм): 529,5
• Габариты изделия: Глубина (мм): 474

• Количество полюсов: 3
• Номинальный ток In (А): 630
• Частота тока (Гц): 50
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 400
• Предельная коммутационная способность переменного тока Icu (кА): 100
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 690
• Вспомогательные (свободные) контакты: 4 переключающих
• Наличие привода: ручной
• Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 7,5
• Наличие независимого расцепителя: да
• Регулировка максимальных расцепителей тока: да
• Вид расцепителей: электронный
• Количество вспомогательных размыкающих контактов: 4
• Количество вспомогательных замыкающих контактов: 4
• Номинальное напряжение изоляции Ui (В): 690
• Номинальное импульсное напряжение Uimp (кВ): 8
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
• Тип расцепителя: MR1.1
• Номинальный продолжительный ток Iu (А): 630
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 8
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
• Время номинально кратковременно выдерживаемого тока tcw (с): 0,5
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 40
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 8
• Независимый расцепитель (В): 110DC/230AC
• Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,4; 0,45; 0,5; 0,56; 0,63; 0,7; 0,8; 0,9; 0,95; 1,0
• Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с): 2; 4; 8; 12; 16
• Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5; 2; 3; 4; 5; 6; 7; 8; 9; 10
• Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0; 0,08; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4
• Уставки по току мгновенного срабатывания расцепителя Ii (А): 7000
• Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с): 0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0
• Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 0,5; 1; 2; 4

• Способ крепления (монтажа): болтовое соединение
• Присоединение внешних проводников: заднее
• Возможность самостоятельного подключения дополнительных устройств: да
• Способ установки: выдвижной
• Макс. сечение присоединяемых медных шин (мм): 8х60
• Вид присоединяемых проводников: шина (провод по запросу)
• Тип подключения: болтовое соединение

• Климатическое исполнение и категория размещения: У3
• Степень защиты (IP): IP00
• Диапазон рабочих температур (^оС): от -25°С до +40°С

• Стандарт российский (ГОСТ, ТУ): ТУ 27.12.31-001-14674084-2020
