Блок замены автоматического выключателя Э16В-ВА53-43-334750-1600А-690AC-НР230AC/220DC-УХЛ3 КЭАЗ

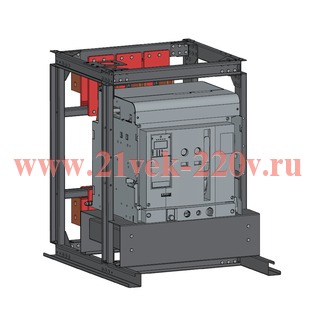

Ретрофит - блоки замены старых автоматических выключателей (БЗАВ) представляют собой монтажное основание, на котором установлен новый автоматический выключатель типа OptiMat A или OptiMat D с контактными выводами-адаптерами. Монтажное основание обеспечивает сопряжение с крепёжными отверстиями заменяемого автоматического выключателя. Контактные выводы-адаптеры обеспечивают точное сопряжение выводов нового автоматического выключателя с шинами для подключения заменяемого автоматического выключателя в НКУ.

Ретрофит на базе выключателя ВА53-43-334750-1600А-690AC-НР230AC/220DC-УХЛ3-КЭАЗ.

• Категория ETIM: Силовой автоматический выключатель

• Ретрофит для замены выключателей: 1

• Габариты изделия: Ширина (мм): 438
• Габариты изделия: Высота (мм): 390
• Габариты изделия: Глубина (мм): 395

• Количество полюсов: 3
• Номинальный ток In (А): 1 600
• Частота тока (Гц): 50
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 690
• Предельная коммутационная способность переменного тока Icu (кА): 33,5
• Вспомогательные (свободные) контакты: Есть
• Наличие привода: ручной дистанционный привод
• Наличие независимого расцепителя: да
• Регулировка максимальных расцепителей тока: да
• Количество вспомогательных размыкающих контактов: 2
• Количество вспомогательных замыкающих контактов: 2
• Номинальное напряжение изоляции Ui (В): 690
• Номинальное импульсное напряжение Uimp (кВ): 6
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
• Предельный ток селективности Is (кА): 14
• Контрольная температура (°С): 30
• Номинальный продолжительный ток Iu (А): 1 600
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 135
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 135
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 33,5
• Механический счётчик циклов: нет
• Катушка включения (В): Нет
• Независимый расцепитель (В): 230AC/220DC
• Расцепитель минимального напряжения (В): Нет
• Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36; 0,4; 0,45; 0,5; 0,56; 0,63; 0,7; 0,8; 0,9; 1,0
• Уставки рабочего тока расцепителя IR (А): 1,2
• Уставки по времени срабатывания расцепителя при токе 6IR (с): 2; 4; 8
• Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5; 2; 3; 4; 5; 7; 8; 8; 10
• Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с): 0,4; 0,6; 0,8; 1,0
• Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 12

• Возможность самостоятельного подключения дополнительных устройств: нет
• Подходит для монтажа на DIN-рейку: нет

• Климатическое исполнение и категория размещения: УХЛ3
• Степень защиты (IP): IP00
• Комплексная защита от замыканий на землю: нет

• Дополнительное оборудование: Нет
• Дополнительный расцепитель: Нет
• Наличие вспомогательных контактов сигнализации: да
• Возможность установки индикатора отключения: нет
• Моторный привод встроенный: нет
• Наличие минимального расцепителя: нет
• Конденсаторный источник питания: нет
• Замок внутренней установки: нет
• Защитные шторки: нет
• Второй независимый расцепитель: Нет
• Контакт готовности к включению: нет
