Блок замены автоматического выключателя АВМ10СВ/НВ-OptiMatA-800-S2-3P-85-D-MR8.0-B-C2200-M2-P01-S1-0

Блок замены автоматического выключателя АВМ10СВ/НВ-OptiMatA-800-S2-3P-85-D-MR8.0-B-C2200-M2-P01-S1-0

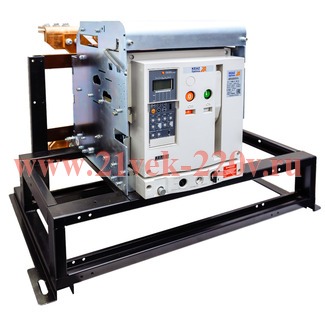

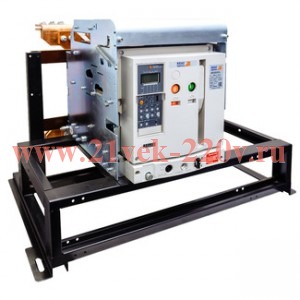

Ретрофит - блоки замены старых автоматических выключателей (БЗАВ) представляют собой монтажное основание, на котором установлен новый автоматический выключатель типа OptiMat A или OptiMat D с контактными выводами-адаптерами. Монтажное основание обеспечивает сопряжение с крепёжными отверстиями заменяемого автоматического выключателя. Контактные выводы-адаптеры обеспечивают точное сопряжение выводов нового автоматического выключателя с шинами для подключения заменяемого автоматического выключателя в НКУ.

Ретрофит на базе выключателя OptiMat A-800-S2-3P-85-D-MR8.0-B-C2200-M2-P01-S1-03.

• Категория ETIM: Силовой автоматический выключатель

• Тип изделия: Выключатель автоматический
• Ретрофит для замены выключателей: АВМ10СВ/НВ

• Габариты изделия: Ширина (мм): 535
• Габариты изделия: Высота (мм): 582
• Габариты изделия: Глубина (мм): 565,5
• Типоразмер: S2-Второй габаритный размер

• Количество полюсов: 3
• Номинальный ток In (А): 800
• Частота тока (Гц): 50
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 400
• Предельная коммутационная способность переменного тока Icu (кА): 85
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 690
• Вспомогательные (свободные) контакты: 6з+6р
• Наличие привода: 220V AC/DC
• Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 50
• Наличие независимого расцепителя: да
• Регулировка максимальных расцепителей тока: да
• Вид расцепителей: электронный
• Количество вспомогательных размыкающих контактов: 3
• Количество вспомогательных замыкающих контактов: 3
• Номинальное напряжение изоляции Ui (В): 1 000
• Номинальное импульсное напряжение Uimp (кВ): 12
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
• Тип расцепителя: MR8.0
• Номинальный продолжительный ток Iu (А): 800
• Номинальное напряжение питания цепи управления Us (В): 230AC/DC
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 65
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 85
• Время номинально кратковременно выдерживаемого тока tcw (с): 50
• Номинальный кратковременно выдерживаемый ток Icw (А): 50
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 85
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 65
• Механический счётчик циклов: да
• Катушка включения (В): 230 В АС/220 В DC
• Независимый расцепитель (В): 230 В АС/220 В DC
• Расцепитель минимального напряжения (В): Нет
• Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,4;0,5;0,6;0,7;0,8;0,9;0,95;0,98;1
• Уставки по времени срабатывания расцепителя при токе 6IR (с): 1;2;4;8;12;16;20;24;30
• Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;2,5;3;4;5;6;8;10
• Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,2;0,3;0,4;OFF
• Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с): 0,1;0,2;0,3;0,4
• Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In): 2;3;4;6;8;10;12;15;OFF
• Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In): 0,2;0,3;0,4;0,5;0,6;0,7;0,8;0,9;1
• Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с): 0,1;0,2;0,3;0,4
• Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с): 0,1;0,2;0,3;0,4;OFF

• Способ крепления (монтажа): болтовое соединение
• Присоединение внешних проводников: заднее
• Возможность самостоятельного подключения дополнительных устройств: да
• Способ установки: выдвижной
• Макс. сечение присоединяемых медных шин (мм): 8х60
• Вид присоединяемых проводников: шина
• Тип подключения: болтовое соединение

• Климатическое исполнение и категория размещения: У3
• Степень защиты (IP): IP00
• Диапазон рабочих температур (?С): от -25°С до +40°С

• Стандарт российский (ГОСТ, ТУ): ТУ 27.12.31-001-14674084-2020
• Дополнительное оборудование: Нет
• Дополнительный расцепитель: Нет
• Наличие вспомогательных контактов сигнализации: да
• Возможность установки индикатора отключения: да
• Моторный привод встроенный: да
• Сигнализация положения выключателя в корзине: нет
• Наличие минимального расцепителя: нет
• Конденсаторный источник питания: нет
• Замок внутренней установки: нет
• Защитные шторки: да
• Второй независимый расцепитель: Нет
• Контакт готовности к включению: нет
