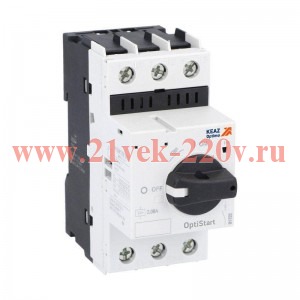

Выключатель автоматический OptiStart MP 32RHI 0.25 T2 КЭАЗ 340148

Выключатель автоматический OptiStart MP 32RHI 0.25 T2 КЭАЗ

Автоматические выключатели защиты двигателя OptiStart MP предназначены для использования в качестве комплектующих изделий в схемах управления электроприводами (главным образом, в стационарных установках).

Аппараты применяются для:

•  проведения токов в «В» нормальном режиме;
• защиты асинхронных электродвигателей с короткозамкнутым ротором, контакторов и пускателей от токов, возникающих при коротком замыкании, перегрузках недопустимой продолжительности, выпадении одной фазы;
• дистанционного пуска двигателей непосредственным подключением к сети остановки с частотой не более 25 включений в час в цепях с номинальным напряжением до 690 В и токи 100 А.


Серия автоматических выключателей OptiStart МР выполнена с переключателем кнопочного или поворотного типа, имеет компактные размеры, что позволяет устанавливать данные выключатели на стандартную DIN-рейку и сохранять свободное пространство в щите. Автоматические выключатели OptiStart MP выпускаются как в комплектации только с электромагнитным расцепителем, так и в паре с биметаллическим, с обратно-зависимой выдержкой времени, тепловым расцепителем. В ассортименте представлены выключатели со стандартной и повышенной ПКС. Состояние автоматического выключателя контролируется посредством информации с сигнального контакта.

• Категория ETIM: Автоматический выключатель (автомат) защиты двигателя

• Габариты изделия: Ширина (мм): 44,8
• Габариты изделия: Высота (мм): 96,6
• Габариты изделия: Глубина (мм): 91,1

• Мощность двигателя Р (kW) для AC3, V=690AC: 0,12
• Мощность двигателя Р (kW) для AC3, V=400AC: 0,06
• Количество полюсов: 3
• Номинальный ток In (А): 0,25
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 690
• Уставка расцепителей токов короткого замыкания: 2,5
• Вид расцепителей: электромагнитный
• Номинальное напряжение изоляции Ui (В): 690
• Номинальное импульсное напряжение Uimp (кВ): 6
• Класс теплового расцепителя: 10А
• Номинальный продолжительный ток Iu (А): 0,25
• Чувствительность к обрыву фазы: да
• Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания: 2,5
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 100
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 100
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 230AC (кА): 100
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 100
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА): 100
• Предельная коммутационная способность переменного тока Icu при 230АС (кА): 100

• Тип подключения: винтовое соединение
• Конструктивное исполнение: Встраиваемое устройство стационарной установки

• Степень защиты (IP): IP20

• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ГОСТ IEC 60947-4-1
• Дополнительное оборудование: нет
• С интегрированным вспомогательным переключателем: нет
• С встроенным расцепителем пониженного напряжения: нет
