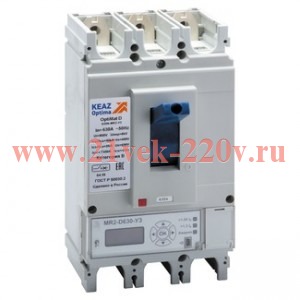

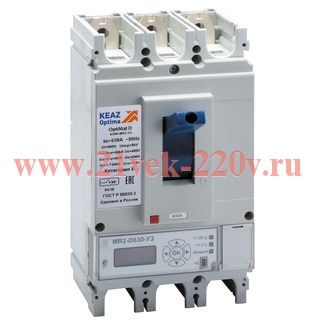

Выключатель автоматический OptiMat D400H MR1.1 У3 РЕГ КЭАЗ 353184

Выключатель автоматический OptiMat D400H MR1.1 У3 РЕГ КЭАЗ

Серия автоматических выключателей в литом корпусе OptiMat D - это современное поколение трёхполюсных автоматических выключателей стационарного, втычного и выдвижного исполнений, оснащенных термомагнитными регулируемыми и микропроцессорными расцепителями предназначенных для защиты электрических цепей от перегрузок и коротких замыканий, в том числе от однофазных коротких замыканий. Выключатели с приёмкой Российского морского регистра судоходства и приёмкой Российского речного регистра предназначены для защиты судового электрооборудования и портовой инфраструктуры. Выключатели с приёмкой АЭС предназначены для защиты атомных электростанций.

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 400 А.

• Категория ETIM: Силовой автоматический выключатель

• Тип изделия: Выключатель автоматический

• Габариты изделия: Ширина (мм): 140
• Габариты изделия: Высота (мм): 256
• Габариты изделия: Глубина (мм): 167

• Количество полюсов: 3
• Номинальный ток In (А): 400
• Частота тока (Гц): 50
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 690
• Вспомогательные (свободные) контакты: нет
• Наличие привода: ручной
• Регулировка максимальных расцепителей тока: да
• Вид расцепителей: электронный
• Номинальное напряжение изоляции Ui (В): 800
• Номинальное импульсное напряжение Uimp (кВ): 8
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
• Тип расцепителя: MR1.1
• Номинальный продолжительный ток Iu (А): 400
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 10
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 65
• Время номинально кратковременно выдерживаемого тока tcw (с): 0,5
• Номинальный кратковременно выдерживаемый ток Icw (А): 7 500
• Уставки рабочего тока расцепителя IR (А): 160; 180; 200; 220; 240; 260; 280; 300; 320; 340; 360; 380; 400
• Уставки по времени срабатывания расцепителя при токе 6IR (с): 0,5; 1; 2; 4
• Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с): 2; 4; 8; 12; 16
• Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5; 2; 3; 4; 5; 6; 7; 8; 9; 10
• Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0 ; 0,08; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4
• Уставки по току мгновенного срабатывания расцепителя Ii (А): 5000
• Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с): 0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0
• Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir): 0,4 - 0,6 - 0,8 - 1,0

• Способ крепления (монтажа): монтажная панель
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов (мм²): 120
• Возможность самостоятельного подключения дополнительных устройств: да
• Способ установки: стационарный
• Макс. сечение присоединяемых медных шин (мм): 2х(6х32)
• Вид присоединяемых проводников: шина/провод
• Тип подключения: болтовое соединение
• Подходит для монтажа на DIN-рейку: нет

• Климатическое исполнение и категория размещения: У3
• Степень защиты (IP): IP00
• Диапазон рабочих температур (^оС): от -40°С до +40°С
• Категория применения: A

• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-062-05758109-2015
• Моторный привод встроенный: нет
