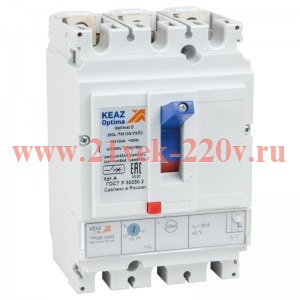

Выключатель автоматический OptiMat D250N-TM100-УХЛ3 КЭАЗ 291430

Выключатель автоматический OptiMat D250N-TM100-УХЛ3 КЭАЗ

Серия автоматических выключателей в литом корпусе OptiMat D - это современное поколение трёхполюсных автоматических выключателей стационарного, втычного и выдвижного исполнений, оснащенных термомагнитными регулируемыми и микропроцессорными расцепителями предназначенных для защиты электрических цепей от перегрузок и коротких замыканий, в том числе от однофазных коротких замыканий. Выключатели с приёмкой Российского морского регистра судоходства и приёмкой Российского речного регистра предназначены для защиты судового электрооборудования и портовой инфраструктуры. Выключатели с приёмкой АЭС предназначены для защиты атомных электростанций.

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 100 А.

• Категория ETIM: Силовой автоматический выключатель

• Тип изделия: Выключатель автоматический

• Габариты изделия: Ширина (мм): 105
• Габариты изделия: Высота (мм): 162,5
• Габариты изделия: Глубина (мм): 122

• Количество полюсов: 3
• Номинальный ток In (А): 100
• Диапазон регулировки теплового расцепителя (А): 0,7-1In
• Частота тока (Гц): 50
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 690
• Предельная коммутационная способность переменного тока Icu (кА): 10
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
• Предельная коммутационная способность переменного тока Icu (кА)₂: 40
• Вспомогательные (свободные) контакты: Нет
• Наличие привода: ручной
• Уставка расцепителей токов короткого замыкания: 10In
• Рабочий диапазон сетевого напряжения (В): 0,04-1
• Регулировка максимальных расцепителей тока: да
• Вид расцепителей: тепловой и электромагнитный
• Номинальное напряжение изоляции Ui (В): 800
• Номинальное импульсное напряжение Uimp (кВ): 8
• С расцеплением под напряжением: да
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
• Тип расцепителя: TM
• Контрольная температура (^оС): 40
• Номинальный продолжительный ток Iu (А): 100
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 8
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
• Время номинально кратковременно выдерживаемого тока tcw (с): 0,5
• Номинальный кратковременно выдерживаемый ток Icw (А): 3 000
• Уставки рабочего тока расцепителя IR (А): 70;80;90;100
• Уставки по току мгновенного срабатывания расцепителя Ii (А): 1000

• Способ крепления (монтажа): винт
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов (мм²): 70
• Возможность самостоятельного подключения дополнительных устройств: да
• Способ установки: стационарный с креплением на панели
• Макс. сечение присоединяемых медных шин (мм): 6 х 25
• Вид присоединяемых проводников: шина/провод
• Тип подключения: болтовое соединение
• Подходит для монтажа на DIN-рейку: нет

• Климатическое исполнение и категория размещения: УХЛ3
• Степень защиты (IP): IP20
• Диапазон рабочих температур (^оС): от -60°С до +70°С
• Комплексная защита от замыканий на землю: нет

• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2-2010, ТУ3422-062-05758109-2015
• Тип элемента управления: рычажковый (перекидной рычаг)
• Возможность установки индикатора отключения: да
• Моторный привод встроенный: нет
